La comparaison des caractéristiques des réducteurs planétaires et des réducteurs à vis sans fin

Un réducteur est un mécanisme intermédiaire reliant la source d’énergie et l’actionneur, faisant correspondre la vitesse et transmettant le couple. Il existe de nombreux types de réducteurs, notamment les réducteurs d'harmoniques, les réducteurs RV, réducteurs planétaires et réducteurs à vis sans fin.

Parmi ces types de réducteurs, les réducteurs à engrenages planétaires et les réducteurs à vis sans fin sont tous deux très courants dans les transmissions mécaniques et l'automatisation industrielle, et sont les principaux produits de Shanghai SGR Heavy Industry Machinery Co., Ltd., un fabricant de réducteurs établi de longue date. Avec plus de 15 ans d'expérience dans la R&D et la production de réducteurs industriels, SGR a établi une comparaison détaillée entre les réducteurs à engrenages planétaires et les réducteurs à vis sans fin.

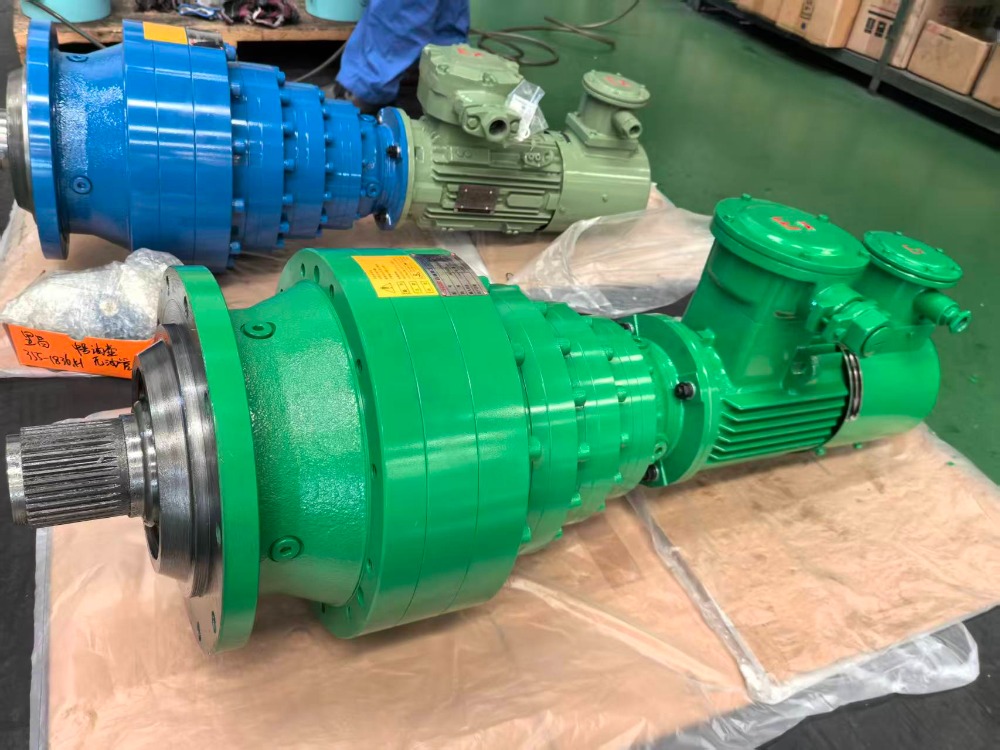

(1) Réducteur planétaire

Un réducteur planétaire est un dispositif de transmission mécanique composé d'un engrenage planétaire, d'engrenages planétaires, d'un porte-satellite et d'une couronne interne. Il transmet la puissance en faisant tourner une série d'engrenages planétaires autour d'un engrenage solaire central et peut obtenir un effet d'amplification de couple important dans un espace relativement petit.

Quatre caractéristiques majeures du réducteur planétaire :

1. Efficacité de transmission élevée et structure compacte

L'efficacité de transmission des réducteurs planétaires est généralement supérieure à 90 %, avec une faible perte d'énergie et une efficacité de transmission élevée. Les réducteurs à engrenages planétaires utilisent un système d'engrenages planétaires avec une structure relativement compacte, ce qui les rend adaptés aux scénarios d'application avec un espace limité.

2. Large plage de rapports de transmission et forte capacité de charge

Les réducteurs planétaires peuvent obtenir un rapport de transmission plus élevé en combinant des engrenages de différentes tailles. Étant donné que plusieurs engrenages fonctionnent simultanément, les réducteurs à engrenages planétaires ont une capacité de charge plus élevée et peuvent supporter des charges radiales et axiales plus importantes.

3. Bonne stabilité et contrôle précis

Les engrenages d'un réducteur planétaire sont uniformément répartis et les charges sur chaque composant sont équilibrées, ce qui entraîne une meilleure stabilité et douceur. Actuellement, la plupart des réducteurs à engrenages planétaires utilisent une conception à faible jeu, ce qui réduit le jeu, améliore la précision de la transmission et garantit la précision et la stabilité de la transmission pendant un fonctionnement à long terme.

4. Longue durée de vie et large application

La force uniforme exercée sur les engrenages et le processus de fabrication de haute qualité confèrent au réducteur planétaire une longue durée de vie.

Par exemple, les engrenages des réducteurs planétaires de SGR sont constitués de  20CrMnTi, cémenté et trempé, puis rectifié. Ils offrent des avantages tels qu'une répartition de la charge sur plusieurs dents, un fonctionnement stable et fiable et une efficacité mécanique élevée. Les réducteurs planétaires de SGR sont largement utilisés dans divers secteurs industriels, notamment les machines de construction, les machines auxiliaires marines, les machines minières et les machines d'impression et de teinture textiles.

(2) Réducteur à vis sans fin

Un réducteur à vis sans fin permet une réduction de vitesse et une amplification de couple entre les arbres d'entrée et de sortie grâce à l'engrènement d'une roue à vis sans fin et d'une vis sans fin. La roue à vis sans fin est un engrenage de forme hélicoïdale, tandis que la vis sans fin est l'arbre de transmission, généralement en forme de spirale. Cet engrènement entre les deux confère au réducteur à vis sans fin ses caractéristiques de transmission uniques.

Quatre caractéristiques principales du réducteur à vis sans fin :

1. structure compacte, peut atteindre un grand rapport de réduction

Les réducteurs à vis sans fin ne nécessitent qu'une roue à vis sans fin et une vis sans fin, ce qui les rend relativement compacts. Ils ont généralement un rapport de réduction important, allant de 10:1 à 100:1, voire plus, permettant une sortie de couple élevée et les rendant adaptés aux applications nécessitant une puissance de sortie élevée.

2. Autoverrouillage unique

Les réducteurs à vis sans fin ont une forte propriété autobloquante, empêchant la vis sans fin de tourner en entraînant la roue à vis sans fin en marche arrière. Cela augmente la sécurité et les rend très utiles dans les applications où il est nécessaire d'empêcher la charge de tomber librement. La fonction d'autoverrouillage réduit également les risques d'accidents dans les domaines mécanique et industriel.

3. Résistant à l'usure et durable, longue durée de vie

Désormais sur le marché, les réducteurs à vis sans fin sont généralement fabriqués en bronze ou en d'autres matériaux résistants à l'usure, offrant une résistance à l'usure et une durabilité supérieures. Ces matériaux conviennent aux conditions de fonctionnement à long terme et à charge élevée, prolongeant la durée de vie du réducteur à vis sans fin.

De plus, l'engrenage à vis sans fin d'un réducteur à vis sans fin utilise généralement un profil de dent en développante. Cette conception garantit un engagement plus fluide entre la vis sans fin et la roue à vis sans fin, réduisant ainsi les chocs et les vibrations, améliorant ainsi l'efficacité de la transmission et la durée de vie.

4. Fonctionnement fluide et faible bruit

Dans les réducteurs à vis sans fin, l'engrènement entre la roue à vis sans fin et la vis sans fin est très lisse, réduisant ainsi le bruit. De plus, les réducteurs à vis sans fin modernes sont généralement fabriqués à l'aide de machines-outils CNC, garantissant la précision dimensionnelle de base et la précision du profil des dents de la vis sans fin et de la roue à vis sans fin, et réduisant considérablement les vibrations et le bruit pendant le fonctionnement.

Par exemple, la vis sans fin des réducteurs à vis sans fin de SGR est constituée de 20CrMnTi, carburée et trempée, puis rectifiée, et la roue à vis sans fin est construite en alliage de bronze haute performance, ce qui se traduit par une résistance à l'usure durable, une efficacité de transmission élevée et une longue durée de vie.

Par rapport aux paires d'engrenages à vis sans fin et à vis sans fin cylindriques similaires, il offre une capacité de charge et une efficacité de transmission considérablement améliorées. Il dispose également d'un autoverrouillage mécanique à des rapports de vitesse élevés, améliorant efficacement la sécurité des machines. SGR, en collaboration avec les universités concernées, a mené des recherches systématiques sur la conception, les processus, la production, l'assemblage et les tests, dans l'espoir de promouvoir le développement et la promotion de cette technologie de transmission innovante inventée par les Chinois. Les dimensions de montage sont interchangeables avec celles des engrenages à vis sans fin CAVEX® d'une société étrangère, et les composants clés de la transmission peuvent également être personnalisés.

（3）Les différences dans les domaines d'application des deux réducteurs

Les réducteurs planétaires conviennent aux applications qui nécessitent une efficacité de transmission élevée, une transmission précise et un faible rapport de réduction. Les domaines d'application et équipements spécifiques incluent souvent : les lignes de production automatisées, les excavatrices, les grues, les équipements miniers, les éoliennes, les équipements de transformation des aliments, les machines textiles, les machines d'impression, etc.

Les réducteurs à vis sans fin conviennent aux domaines industriels et mécaniques qui nécessitent un couple de sortie élevé, un fort autoverrouillage et un rapport de réduction élevé. Les domaines d'application spécifiques comprennent : les grues, les treuils, les ascenseurs, les plates-formes élévatrices, les systèmes de bandes transporteuses, les machines d'emballage, les équipements de transformation des aliments, les équipements chimiques, les équipements d'impression et certaines machines agricoles.

Les réducteurs à engrenages planétaires et les réducteurs à vis sans fin ont chacun leurs propres avantages et scénarios applicables. Dans les applications industrielles et mécaniques, le réducteur à choisir dépend en fin de compte des besoins spécifiques de l'application et des exigences de l'environnement de travail. (Auteur, SGR, Angie Zhang)
