La différence entre les réducteurs planétaires coaxiaux et à angle droit

Réducteurs planétaires représentent l’une des solutions les plus efficaces et compactes pour la transmission de puissance dans les machines industrielles. Comprendre les différences fondamentales entre les configurations coaxiales et à angle droit est crucial pour sélectionner le système optimal pour des applications spécifiques. Ce guide complet explore les principes opérationnels, les caractéristiques de performance et les cas d'utilisation idéaux des deux conceptions, tout en soulignant comment les fabricants spécialisés comme Machines Cie., Ltd d'industrie lourde de Shanghai SGR. exploitez une ingénierie avancée pour fournir des solutions hautes performances.

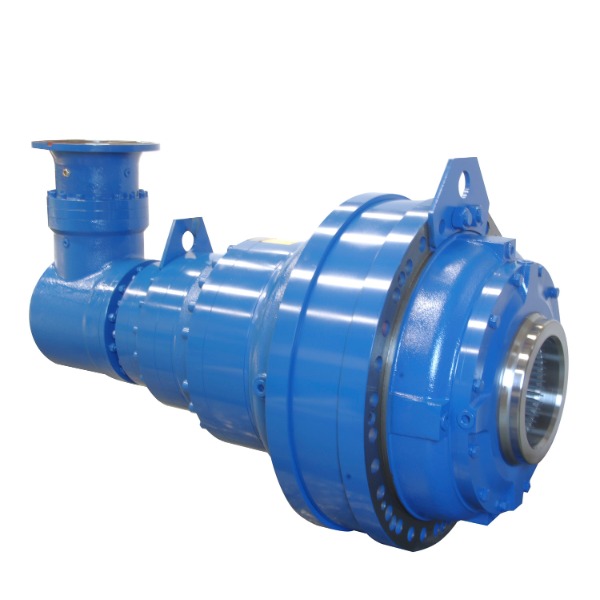

Réducteur planétaire à grand couple de sortie à angle droit d'entrée de bride avec moteur

Comprendre les principes fondamentaux des réducteurs planétaires

Avant d'examiner des configurations spécifiques, il est essentiel de comprendre les principes de base qui rendent les systèmes d'engrenages planétaires particulièrement efficaces dans de nombreux secteurs. Le réducteur planétaire, également connu sous le nom de réducteur épicycloïdal, comprend un engrenage solaire central, plusieurs engrenages planétaires montés sur un support et une couronne extérieure qui engrène avec les planètes. Cet agencement crée plusieurs chemins de puissance, répartissant la charge sur plusieurs points de contact pour une densité de couple et une efficacité exceptionnelles.

• Transmission de puissance compacte avec des rapports couple/poids élevés
• Plusieurs chemins de puissance qui répartissent la charge sur plusieurs maillages d'engrenages
• Efficacité supérieure grâce à une friction de glissement minimisée
• Capacités de positionnement précises avec un jeu minimal
• Excellente absorption des chocs grâce au partage de charge

Composants de base et leurs fonctions

Chaque système d'engrenage planétaire comprend plusieurs composants essentiels qui fonctionnent en harmonie pour transmettre efficacement la puissance. Le planétaire sert de composant d'entrée central, tandis que les engrenages planétaires tournent autour de lui et s'engrènent simultanément avec le soleil et la couronne. L'ensemble porte-satellites relie les planètes et fournit la sortie dans la plupart des configurations standard, bien que différents agencements puissent produire différents rapports de vitesse et directions.

• Engrenage solaire : composant central qui reçoit la puissance d'entrée
• Engrenages planétaires : généralement trois engrenages ou plus qui gravitent autour de l'engrenage solaire.
• Porte-satellites : composant structurel qui maintient les engrenages planétaires en position
• Couronne dentée : engrenage extérieur avec dents internes qui entoure le système
• Mécanisme de sortie : varie selon la configuration (support, anneau ou soleil)

Réducteurs planétaires coaxiaux : conception et applications

Les réducteurs planétaires coaxiaux comportent des arbres d'entrée et de sortie alignés le long du même axe de rotation, créant un chemin de transmission de puissance simple avec une efficacité exceptionnelle. Cette configuration est particulièrement appréciée dans les applications où les contraintes d'espace et la simplicité de l'alignement sont des considérations primordiales. La symétrie inhérente des conceptions coaxiales contribue à une répartition équilibrée de la charge et à un minimum de vibrations, ce qui les rend idéales pour les applications de précision.

• Les arbres d'entrée et de sortie partagent le même axe de rotation
• Efficacité exceptionnelle (souvent 97 % ou plus par étage)
• Dimensions radiales compactes avec densité de puissance élevée
• Génération minimale de vibrations et de bruit
• Procédures de montage et d'alignement simplifiées

Caractéristiques de performance des conceptions coaxiales

Les avantages en termes de performances des réducteurs planétaires coaxiaux les rendent adaptés aux applications exigeantes dans diverses industries. Leur rendement élevé provient d'une perte de puissance minimale à travers les maillages d'engrenages, tandis que leur format compact permet une intégration dans des environnements restreints. La nature équilibrée des systèmes planétaires réduit naturellement les vibrations, contribuant ainsi à prolonger la durée de vie des composants et à améliorer la stabilité opérationnelle.

Réducteurs planétaires à angle droit : conception et applications

Les réducteurs planétaires à angle droit intègrent un étage à engrenages coniques qui redirige la transmission de puissance de 90 degrés, créant ainsi des solutions polyvalentes pour les applications avec des exigences d'entrée et de sortie perpendiculaires. Cette configuration combine la robustesse des engrenages planétaires avec la flexibilité directionnelle des engrenages coniques, offrant des avantages uniques dans l'optimisation de l'agencement des machines. Le réducteur planétaire à angle droit la conception est particulièrement avantageuse lorsque le moteur principal doit être positionné parallèlement au composant entraîné.

• Transmission de puissance à 90 degrés entre l'entrée et la sortie
• Configuration peu encombrante pour des configurations de machines spécifiques
• Combinaison de technologies d'engrenages planétaires et coniques
• Excellente flexibilité de montage dans des espaces restreints
• Disponible dans différentes configurations de sortie (arbre plein, arbre creux)

Caractéristiques de performance des conceptions à angle droit

Les réducteurs planétaires à angle droit offrent des caractéristiques de performances uniques qui les rendent indispensables dans des applications spécifiques. L'inclusion d'un étage à engrenages coniques introduit différentes considérations d'efficacité tout en offrant une flexibilité directionnelle inestimable. Comprendre ces paramètres de performance est essentiel pour une ingénierie et une sélection d'applications appropriées.

Analyse comparative : réducteurs planétaires coaxiaux et à angle droit

Le choix entre les réducteurs planétaires coaxiaux et à angle droit nécessite un examen attentif des exigences de l'application, des contraintes spatiales et des priorités de performances. Chaque configuration offre des avantages distincts qui la rendent mieux adaptée à des scénarios spécifiques. Cette analyse comparative examine les différences critiques pour éclairer le processus de sélection.

• Différences de disposition des arbres et leur impact sur la conception des machines
• Comparaisons d'efficacité sur toutes les plages opérationnelles
• Densité de couple et capacités de transmission de puissance
• Avantages et limites spécifiques à l'application
• Considérations de coûts tout au long du cycle de vie de l'équipement

Comparaison de l'efficacité et de la transmission de puissance

L'efficacité représente l'un des différenciateurs les plus importants entre les réducteurs planétaires coaxiaux et à angle droit. Le chemin d'alimentation direct des conceptions coaxiales minimise les pertes d'énergie, tandis que les configurations à angle droit subissent des pertes supplémentaires au niveau de l'interface des engrenages coniques. Cette différence d'efficacité devient de plus en plus importante dans les applications à cycle élevé où la consommation d'énergie a un impact significatif sur les coûts opérationnels.

Lignes directrices de sélection spécifiques à l'application

Le choix optimal entre les réducteurs planétaires coaxiaux et à angle droit dépend fortement des exigences et des contraintes spécifiques de l'application. Les conceptions coaxiales excellent généralement dans les applications exigeant une efficacité maximale et une transmission de puissance simple, tandis que les configurations à angle droit résolvent des problèmes spatiaux spécifiques. La compréhension de ces directives d'application garantit une sélection appropriée des boîtes de vitesses pour une fiabilité et des performances à long terme.

• Coaxial préféré pour : les demandes de haut rendement, les applications à entraînement direct
• Angle droit préféré pour : aménagements à espace limité, transmission de puissance à 90 °
• Les deux configurations conviennent pour : les applications à couple élevé, le positionnement de précision
• Considérations particulières pour : les environnements difficiles, l'accessibilité à la maintenance
• Facteurs de coût du cycle de vie : investissement initial vs efficacité opérationnelle

Ingénierie avancée dans les systèmes d'engrenages planétaires modernes

La conception contemporaine des réducteurs planétaires intègre des principes d’ingénierie et des technologies de fabrication avancés pour atteindre des niveaux de performances sans précédent. Des entreprises comme Machines Cie., Ltd d'industrie lourde de Shanghai SGR. utiliser des systèmes sophistiqués d’optimisation de la conception et des équipements de fabrication de précision pour produire des boîtes de vitesses qui répondent aux normes rigoureuses de l’industrie. Leur équipe de recherche et développement, composée de docteurs et d'ingénieurs seniors, a développé des systèmes spécialisés dont le Réducteur planétaire et le système de conception d'optimisation d'engrenage à vis sans fin planaire à double enveloppe.

• Optimisation avancée du profil des dents pour la répartition de la charge
• Fabrication de précision avec des machines CNC
• Tests complets avec des systèmes de test de puissance et d’efficacité
• Matériaux et procédés de traitement thermique innovants
• Systèmes intégrés de conception, de production et de service technique

Innovation dans la conception de réducteurs planétaires à faible bruit

La réduction du bruit représente un objectif important dans le développement des réducteurs planétaires modernes, en particulier à mesure que les industries mettent en œuvre des normes plus strictes en matière de lieu de travail et d'environnement. Les approches d'ingénierie avancées incluent des modifications optimisées des dents, des tolérances de fabrication de précision et des techniques spécialisées d'amortissement des vibrations. La poursuite de réducteur planétaire à faible bruit solutions est devenue un différenciateur concurrentiel parmi les principaux fabricants.

• Meulage de précision des dents d'engrenage pour des caractéristiques d'engrènement optimales
• Techniques avancées de sélection et de montage des roulements
• Optimisation de la conception du boîtier pour l'amortissement des vibrations
• Ingénierie de systèmes de lubrification pour la réduction du bruit
• Tests complets avec des équipements de mesure acoustique

Sélection du réducteur planétaire adapté à votre application

La sélection appropriée d'un réducteur planétaire nécessite une évaluation systématique de plusieurs paramètres techniques et considérations opérationnelles. Au-delà de la décision de base entre coaxial et angle droit, les ingénieurs doivent prendre en compte les exigences de couple, les rapports de vitesse, les conditions environnementales et les attentes en matière de cycle de vie. Ce cadre de sélection permet d'identifier la configuration optimale tout en évitant les pièges courants dans les spécifications des boîtes de vitesses.

• Évaluation complète des exigences de couple et de vitesse
• Analyse des contraintes croissantes et des limitations spatiales
• Évaluation des facteurs environnementaux et du cycle de service
• Prise en compte des exigences de maintenance et de l’accessibilité
• Analyse du coût total de possession au-delà du prix d'achat initial

Développement de spécifications techniques

La création de spécifications techniques complètes représente une étape critique dans le processus de sélection des réducteurs planétaires. Des spécifications bien définies garantissent que la boîte de vitesses sélectionnée fonctionnera de manière fiable tout au long de sa durée de vie prévue tout en répondant à toutes les exigences de l'application. Ce processus doit englober à la fois les paramètres de performance et les caractéristiques physiques.

FAQ

Quelle est la durée de vie typique d’un réducteur planétaire ?

La durée de vie d'un réducteur planétaire varie considérablement en fonction des conditions d'application, des pratiques de maintenance et des caractéristiques de charge. Dans des conditions de fonctionnement appropriées et avec un entretien approprié, les réducteurs planétaires de haute qualité atteignent généralement une durée de vie de 20 000 heures. Les facteurs critiques influençant la longévité comprennent une lubrification appropriée, des températures de fonctionnement dans les limites de conception, l'évitement des charges de choc dépassant la capacité nominale et la précision de l'alignement. Les fabricants aiment Machines Cie., Ltd d'industrie lourde de Shanghai SGR. concevoir leurs boîtes de vitesses pour une durée de vie prolongée grâce à une conception robuste, des matériaux de qualité supérieure et une fabrication de précision.

Comment un réducteur planétaire atteint-il une densité de couple élevée ?

Les réducteurs planétaires atteignent une densité de couple exceptionnelle grâce à leur architecture unique de répartition de la puissance. Contrairement aux engrenages conventionnels qui transmettent la puissance via un seul maillage d'engrenages, les systèmes planétaires répartissent simultanément le couple sur plusieurs engrenages planétaires. Ce partage de charge permet des conceptions plus compactes tout en gérant des valeurs de couple plus élevées. De plus, la disposition coaxiale crée une répartition équilibrée des forces qui minimise les charges sur les roulements et les contraintes du boîtier, contribuant ainsi à des dimensions compactes. Le réducteur planétaire à couple élevé Cette configuration représente l'une des solutions de transmission de puissance les plus économes en espace disponibles.

Les réducteurs planétaires peuvent-ils être utilisés dans des applications de haute précision ?

Absolument. Les réducteurs planétaires sont exceptionnellement bien adaptés aux applications de haute précision lorsqu'ils sont fabriqués avec des tolérances et des composants de précision appropriés. Les principaux indicateurs de précision incluent un faible jeu (souvent inférieur à 1 arcmin dans les modèles de précision), une rigidité en torsion élevée et une excellente répétabilité de position. Pour les applications nécessitant une extrême précision, des réducteur planétaire de précision les conceptions intègrent des fonctionnalités telles que des roulements préchargés, des engrenages rectifiés de précision et des profils de dents optimisés. Ces caractéristiques rendent les réducteurs planétaires idéaux pour la robotique, l'aérospatiale, les équipements médicaux et d'autres applications exigeant un contrôle précis du mouvement.

Quel entretien nécessitent les réducteurs planétaires ?

Les réducteurs planétaires nécessitent un entretien relativement minime par rapport à de nombreux autres composants de transmission de puissance, mais un entretien approprié prolonge considérablement la durée de vie. Les activités de maintenance primaires comprennent une lubrification régulière conformément aux spécifications du fabricant, une inspection périodique de l'intégrité des joints et la surveillance des bruits inhabituels ou des augmentations de température. Moderne entretien des réducteurs planétaires les pratiques mettent l'accent sur la surveillance basée sur l'état plutôt que sur le remplacement à intervalles fixes, en utilisant l'analyse des vibrations, l'analyse de l'huile et la surveillance thermique pour prédire les besoins de maintenance avant qu'une panne ne se produise.

Comment choisir entre les réducteurs planétaires en ligne et à angle droit ?

Le choix entre les réducteurs planétaires en ligne (coaxiaux) et à angle droit dépend principalement des contraintes spatiales et des exigences d'efficacité de votre application spécifique. Les conceptions coaxiales offrent un rendement plus élevé et généralement une densité de couple plus élevée, ce qui les rend idéales lorsque l'alignement d'entrée et de sortie est simple. Les configurations à angle droit résolvent les problèmes spatiaux où le moteur principal doit être positionné perpendiculairement au composant entraîné, mais avec un léger compromis d'efficacité en raison de l'étage d'engrenage conique supplémentaire. Tenez compte de la configuration complète du système, de l'accessibilité pour la maintenance et des exigences d'efficacité lorsque vous prenez cette décision de sélection fondamentale.
