Comprendre les réducteurs à vis sans fin à double enveloppe : une plongée approfondie dans la conception et l'application

Dans le monde de la transmission de puissance, obtenir un couple élevé et un fonctionnement fluide dans un espace compact constitue un défi technique constant. Parmi les différentes solutions, la réducteur à vis sans fin à double enveloppe se distingue par une conception unique et très efficace pour les applications exigeantes. Contrairement aux engrenages à vis sans fin standard, cette configuration offre une surface de contact considérablement accrue entre la vis sans fin et l'engrenage, conduisant à une capacité de charge et une durabilité supérieures. Cet article propose une exploration complète de la technologie des engrenages à vis sans fin à double enveloppe, de ses avantages, des cas d'utilisation idéaux et des critères de sélection critiques pour vous aider à comprendre son rôle central dans les machines modernes.

Qu'est-ce qu'un entraînement à vis sans fin à double enveloppe ?

Un entraînement à vis sans fin à double enveloppe est un type spécialisé de système d'engrenage dans lequel la vis sans fin (la vis) et l'engrenage à vis sans fin (la roue) sont à gorge ou en forme de sablier. Cela signifie que la vis sans fin s'enroule autour de l'engrenage et que simultanément, l'engrenage enveloppe la vis sans fin. Cette action à double enveloppe crée une zone de contact beaucoup plus grande entre les dents correspondantes par rapport à un ensemble d'engrenages à vis sans fin cylindrique ou à simple enveloppe. Le principal avantage de cette conception complexe est sa capacité à transmettre des charges de couple exceptionnellement élevées sans compromettre la compacité inhérente aux conceptions d'engrenages à vis sans fin. La géométrie complexe nécessite une fabrication de précision mais est récompensée par des performances inégalées dans les environnements difficiles.

• Zone de contact accrue : La conception à gorge permet à plusieurs dents de partager la charge simultanément, réduisant considérablement la contrainte sur les dents individuelles des engrenages.
• Fabrication de précision : La production de ces composants nécessite des machines CNC avancées et un contrôle qualité strict pour garantir un maillage parfait et des performances optimales.
• Répartition supérieure de la charge : La charge n'est pas concentrée sur un seul point mais est répartie sur une surface plus large, minimisant ainsi l'usure.

Principaux avantages des engrenages à vis sans fin à double enveloppe

La géométrie unique du réducteur à vis sans fin à double enveloppe se traduit par plusieurs avantages opérationnels distincts qui en font le choix privilégié pour les applications lourdes. Ces boîtes de vitesses sont conçues pour exceller là où d'autres pourraient échouer, offrant un mélange de puissance, de fiabilité et de longévité. Les points suivants détaillent les principaux avantages qui distinguent cette conception de boîte de vitesses de ses homologues.

• Capacité de couple plus élevée : La zone de contact élargie permet au système de gérer les charges de choc et de maintenir un couple élevé plus efficacement que les engrenages à vis sans fin standard.
• Durabilité et longévité améliorées : Avec une contrainte réduite par unité de surface, les composants subissent moins d'usure, ce qui entraîne une durée de vie opérationnelle plus longue et des besoins de maintenance réduits.
• Conception compacte pour des taux de réduction élevés : Ils offrent des taux de réduction élevés en un seul étage dans un boîtier relativement petit, économisant ainsi un espace précieux dans l'agencement des machines.
• Fonctionnement plus silencieux : L'engagement fluide et multi-dents se traduit souvent par des performances plus silencieuses et plus fluides, ce qui est essentiel dans les environnements sensibles au bruit.

Comparaison : engrenages à vis sans fin à double enveloppe et à vis sans fin standard

Lors de la sélection d'une boîte de vitesses, il est crucial de comprendre les différences de performances entre un engrenage à vis sans fin cylindrique à double enveloppe et un engrenage à vis sans fin cylindrique standard. Le tableau ci-dessous présente les principales distinctions qui ont un impact sur l'adéquation de l'application.

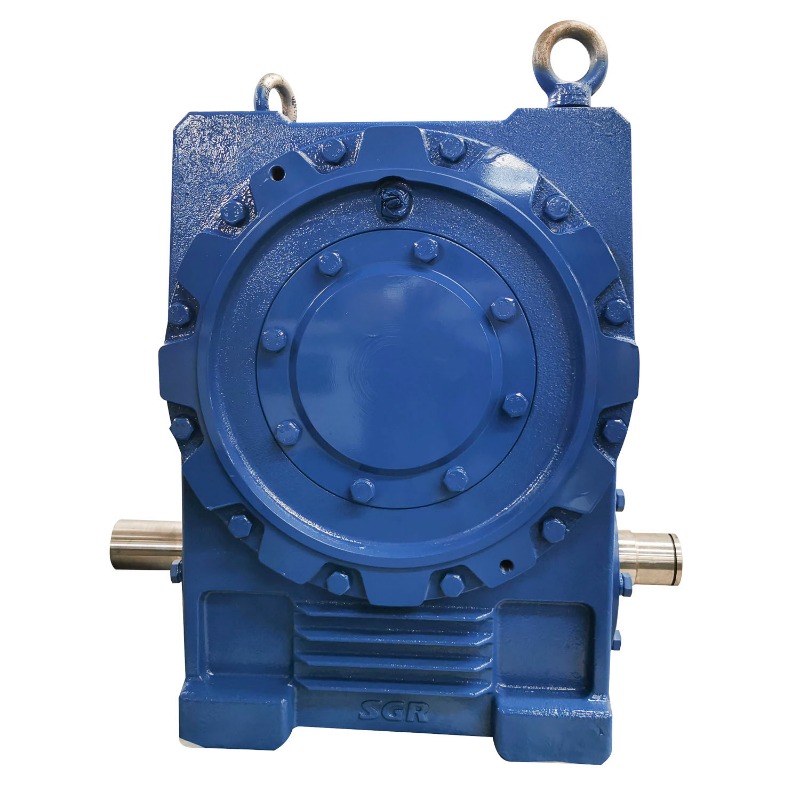

Réducteur à vis sans fin à double enveloppe haute efficacité

Optimisation des performances grâce à la conception d'engrenages à double enveloppe

Pour exploiter pleinement les capacités d’un conception d'engrenage à double enveloppe , plusieurs facteurs doivent être méticuleusement pris en compte. L'optimisation ne consiste pas seulement à sélectionner la boîte de vitesses ; il s'agit de l'intégrer correctement dans un système. Un alignement, une lubrification et une gestion thermique appropriés sont primordiaux pour atteindre les performances et la durée de vie promises. Ignorer ces aspects peut annuler les avantages inhérents à cette conception robuste.

• Alignement de précision : Le mauvais alignement est la principale cause d’échec. Ces unités doivent être installées avec un soin extrême pour garantir que la vis sans fin et l'engrenage sont parfaitement positionnés l'un par rapport à l'autre.
• Systèmes de lubrification avancés : Le contact glissant élevé génère de la chaleur. Un système de lubrification dédié avec une huile de haute qualité et à haute viscosité est essentiel pour réduire la friction, dissiper la chaleur et prévenir l'usure.
• Gestion thermique : Pour les opérations continues à forte charge, des méthodes de refroidissement externes telles que des ventilateurs ou des échangeurs de chaleur peuvent être nécessaires pour maintenir des températures de fonctionnement optimales.
• Sélection des matériaux : La vis sans fin est généralement fabriquée en acier trempé, tandis que l'engrenage est souvent fabriqué à partir d'un alliage de bronze plus doux pour gérer efficacement les caractéristiques de friction et d'usure.

Applications industrielles des réducteurs à vis sans fin robustes

Le caractère robuste de réducteurs à vis sans fin pour usage intensif les rend indispensables dans les industries où les équipements sont poussés à leurs limites. Leur capacité à fournir un couple massif dans un encombrement compact et à résister à des chocs soudains en fait la pierre angulaire des machines lourdes. Du déplacement d'immenses poids dans l'exploitation minière au positionnement précis dans l'aérospatiale, ces boîtes de vitesses sont les héros méconnus du contrôle de mouvement.

• Extraction minière et traitement des minéraux : Utilisé dans les entraînements de convoyeurs, les concasseurs et les palans où la fiabilité sous charge extrême n'est pas négociable.
• Matériel de chantier : Indispensable pour les entraînements de rotation des pelles, les mécanismes de relevage des grues et les tambours des malaxeurs à béton.
• Manutention des matériaux :
• Aciéries et laminoirs : Utilisé dans les tables à rouleaux et les manipulateurs qui manipulent du métal chauffé au rouge sous une force énorme.
• Aéronautique et Défense : Trouvé dans les systèmes de lancement de missiles et les mécanismes de positionnement par satellite qui nécessitent un mouvement précis sous des contraintes élevées.

Sélection d'un réducteur à couple élevé

Choisir le bon réducteur à couple élevé est une décision cruciale qui a un impact sur l’efficacité, le coût et la fiabilité de l’ensemble de votre système. Le processus de sélection va au-delà de la simple révision des couples de serrage et implique une analyse globale des exigences de l'application, des conditions environnementales et des coûts du cycle de vie. Une approche méthodique garantit que vous obtenez une boîte de vitesses non seulement adéquate, mais optimale pour vos besoins spécifiques.

• Définir les caractéristiques de charge : Analyser la nature de la charge (constante, variable, choc), son ampleur et le couple de démarrage requis.
• Déterminez le rapport de réduction et la vitesse de sortie : Calculez le rapport nécessaire pour atteindre la vitesse de sortie souhaitée à partir du régime de votre moteur d'entrée.
• Évaluer les conditions environnementales : Tenez compte de facteurs tels que la température ambiante, la présence de poussière ou d’humidité et l’espace disponible pour l’installation.
• Évaluer le facteur de service : Sélectionnez toujours une boîte de vitesses avec un facteur de service qui tient compte des surcharges potentielles et de la gravité de votre application.
• Tenez compte du coût du cycle de vie : Regardez au-delà du prix d’achat initial. Tenez compte de la maintenance prévue, de l’efficacité énergétique et des coûts de temps moyen.

Spécifications clés à examiner

Lors de l'examen des fiches techniques du fabricant pour un réducteur de vitesse à vis sans fin , portez une attention particulière à ces spécifications critiques pour garantir une adéquation parfaite à votre application.

FAQ

Quelle est la principale différence entre un engrenage à vis sans fin simple et double ?

La différence fondamentale réside dans leur géométrie. Dans un ensemble d'engrenages à vis sans fin à enveloppe unique (ou cylindrique), seul l'engrenage à vis sans fin est rainuré pour s'enrouler partiellement autour de la vis sans fin cylindrique. Dans un réducteur à vis sans fin à double enveloppe , la vis sans fin et l'engrenage sont à gorge. Cela crée une vis sans fin en forme de sablier qui s'enroule autour de l'engrenage et un engrenage qui enveloppe simultanément la vis sans fin. Cette action à double enveloppe se traduit par une zone de contact nettement plus grande entre les dents en prise, ce qui est la clé de sa capacité de couple et de sa durabilité plus élevées par rapport à la conception à simple enveloppe.

Pourquoi les réducteurs à vis sans fin à double enveloppe sont-ils plus chers ?

Le coût plus élevé d'un réducteur à vis sans fin à double enveloppe est directement attribuée à son processus de fabrication complexe. La géométrie rainurée en forme de sablier de la vis sans fin et de l'engrenage est extrêmement difficile à produire. Cela nécessite des machines CNC spécialisées et de précision et un contrôle qualité rigoureux pour garantir que les deux composants s’emboîtent parfaitement sur la grande zone de contact. Le temps d'usinage supplémentaire, l'expertise et les processus d'inspection impliqués dans la création de cette action conjuguée précise contribuent à un coût initial plus élevé que celui des réducteurs à vis sans fin standard, bien que cela soit souvent justifié par leurs performances et leur longévité supérieures dans des applications exigeantes.

Comment entretenir un entraînement à vis sans fin à double enveloppe ?

Maintenir un entraînement par engrenage à vis sans fin à double enveloppe est centré sur une lubrification appropriée et une surveillance de l’état. Premièrement, il est essentiel d'utiliser le type et la viscosité exacts de lubrifiant spécifiés par le fabricant, car le contact glissant élevé dépend entièrement d'un film d'huile robuste. Vérifiez régulièrement les niveaux d’huile et recherchez les signes de contamination ou de dégradation. Deuxièmement, surveillez la température de fonctionnement et écoutez les changements de son, car une surchauffe ou un bruit inhabituel peut indiquer un désalignement, une surcharge ou des problèmes de lubrification. Enfin, respectez un programme strict d’entretien préventif pour les vidanges d’huile et les inspections afin de lutter de manière proactive contre l’usure et de garantir une durée de vie maximale.

Un réducteur à vis sans fin peut-il être utilisé pour arrêter ou maintenir une charge ?

Oui, l'un des avantages inhérents à toute conception d'engrenage à vis sans fin, y compris le double enveloppe type, est sa capacité naturelle à empêcher la marche arrière. En raison du frottement élevé et de l'angle spécifique du filetage de la vis sans fin, le système est généralement autobloquant. Cela signifie qu'une force appliquée à l'arbre de sortie (l'engrenage) ne peut pas faire reculer l'arbre d'entrée (la vis sans fin). Cette fonctionnalité fait réducteur de vitesse à vis sans fins excellent pour les applications telles que les convoyeurs sur pentes, les palans et les ascenseurs où un mécanisme de maintien sécurisé est requis pour empêcher la charge de descendre de manière incontrôlable en cas de perte de puissance.

Quels sont les signes de défaillance d’un réducteur à vis sans fin pour usage intensif ?

Reconnaître les premiers signes d'échec dans un boîte de vitesses à vis sans fin robuste peut éviter des temps d’arrêt catastrophiques. Les indicateurs clés incluent une augmentation notable de la température de fonctionnement, qui indique souvent des problèmes de lubrification ou une surcharge. Des bruits inhabituels tels que des grincements, des cognements ou des gémissements excessifs suggèrent une usure, des piqûres ou un mauvais alignement des dents de l'engrenage. Des fuites d'huile visibles autour des joints indiquent une défaillance du joint, ce qui peut entraîner une lubrification inadéquate. Enfin, une perte de précision de positionnement ou une augmentation du jeu (libre mouvement) dans l'arbre de sortie sont des signes mécaniques évidents d'usure interne qui nécessitent une enquête et un entretien immédiats.
