Quelles sont les différences entre les boîtes de vitesses planétaires uniques et multi-étages?

Dans le monde de la transmission de l'énergie industrielle, les boîtes de vitesses planétaires sont devenues l'épine dorsale des machines hautes performances. À mesure que les exigences de l'équipement évoluent - requérir un couple plus élevé, une plus grande efficacité et des conceptions plus compactes - OEMS et les intégrateurs de systèmes sont confrontés à une décision critique: s'ils choisissent une seule étape ou boîte de vitesses planétaires en plusieurs étapes ? Il est essentiel de comprendre les différences entre ces deux configurations pour optimiser les performances de la machine, la fiabilité et le coût total de possession.

Chez SGR, un fabricant de boîtes de vitesses planétaires de premier plan basé à Shanghai, nous nous spécialisons dans les boîtes de vitesses planétaires à un stade et en plusieurs étapes, ainsi que dans les boîtes de vitesses à vers à double engagement. Avec plus de 15 ans d'expertise en génie, une installation de fabrication de 15 000㎡ et une équipe de doctorat. chercheurs et ingénieurs seniors, nous concevons des solutions de transmission qui répondent aux exigences rigoureuses du forage non-excavation, de l'exploitation minière, de la production d'électricité, des machines textiles, etc.

Explorons les principales distinctions entre les boîtes de vitesses planétaires uniques et multiples - et pourquoi les boîtes de vitesses planétaires en plusieurs étapes de SGR se distinguent sur le marché.

(1) boîte de vitesses planétaires à un étage: simplicité, efficacité et compacité

Une boîte de vitesses planétaires en une seule étape se compose d'un engrenage solaire, de plusieurs engrenages de planète, d'un engrenage et d'un transporteur. La puissance est transmise par une seule étape de réduction, ce qui en fait la configuration la plus simple et la plus efficace de la famille planétaire.

Caractéristiques clés de la boîte de vitesses planétaires du stade SINGE:

Plage de rapports de vitesse: généralement 3: 1 à 10: 1

Efficacité de la transmission: ≥97% par étape - parmi les entraînements mécaniques les plus élevés

Conception compacte: longueur axiale minimale et légère, idéale pour les applications limitées dans l'espace

Faible réaction: les engrenages du sol de précision atteignent ≤3 réactiones à arcmin, adaptées aux systèmes de contrôle et de contrôle des mouvements

Densité de puissance élevée: flux de puissance efficace avec une génération de chaleur minimale

Applications de la boîte de vitesses planétaires à un étage:

• Plates-formes de forage directionnel horizontal électrique (HDD)
• Générateurs petits et moyens
• Systèmes de convoyeur avec des exigences de couple modéré
• Robotique et lignes de montage automatisées

La boîte de vitesses planétaires à un étage excelle dans les scénarios où l'efficacité, la vitesse de réponse et la compacité sont prioritaires. Il s'agit du choix préféré pour les sources d'entrée à grande vitesse (par exemple, des moteurs de 1500 à 3000 tr / min) qui nécessitent une réduction de vitesse modérée et un fonctionnement en douceur.

Cependant, lorsque les applications exigent des ratios de réduction plus élevés ou un couple de sortie plus élevé, une seule étape atteint ses limites physiques. C'est là que la boîte de vitesses planétaires en plusieurs étapes devient la solution supérieure.

(2) boîte de vitesses planétaires en plusieurs étapes: puissance, couple et polyvalence

Une boîte de vitesses planétaires en plusieurs étapes (généralement deux ou trois étapes) relie plusieurs ensembles planétaires en série dans un seul logement. La sortie de la première étape devient l'entrée de la suivante, multipliant le rapport de réduction et la sortie de couple.

Caractéristiques clés:

• Plage de rapports de vitesse: 20: 1 à 100: 1 (par exemple, 5: 1 × 4: 1 = 20: 1)
• Couple de sortie: significativement plus élevé que le seul étage - jusqu'à 5 × plus pour la même taille de trame
• Efficacité: légèrement inférieure en raison de mailles de vitesse supplémentaires, mais toujours élevée à 94% à 96% pour deux étapes
• Rigidité structurelle: une distribution de charge améliorée sur plusieurs étapes améliore la durabilité sous les charges de choc
• Flexibilité de personnalisation: peut combiner différents rapports de vitesse et matériaux pour répondre aux profils de charge spécifiques

Applications de la boîte de vitesses planétaires en plusieurs étapes:

• Plates-formes de forage non-excavation en service nécessitant un couple de 100 000 nm
• Convoyeurs et concasseurs miniers opérant sous charge continue
• Pitch d'éoliennes et entraînements
• Grands mélangeurs et extrudeurs industriels

Bien que les boîtes de vitesses en plusieurs étapes soient légèrement plus longues et plus lourdes, leur capacité à fournir un couple élevé d'une manière contrôlée et efficace les rend indispensables dans les environnements industriels exigeants. Ils éliminent le besoin de réducteurs de vitesse externes ou de combinaisons de vitesses de vers de ver inefficaces, de rationalisation de la conception du système et d'amélioration de la fiabilité.

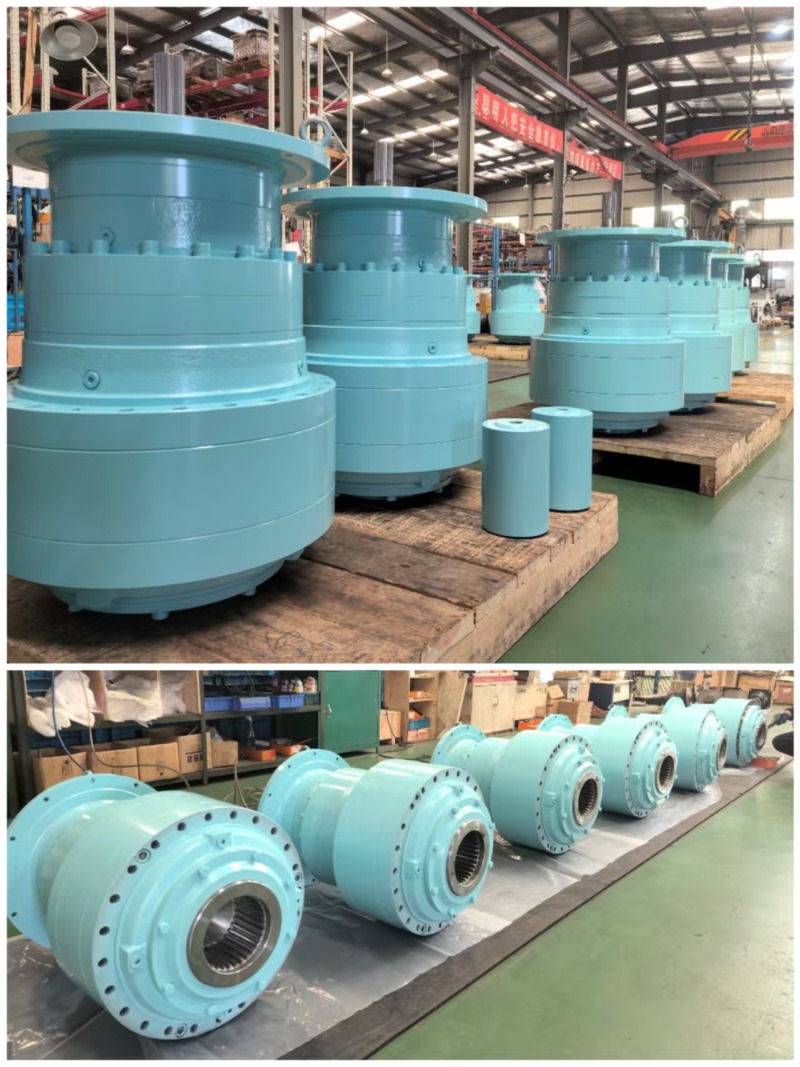

(3) Boîte de vitesses planétaires en plusieurs étapes SGR: conçue pour des performances extrêmes

Chez SGR, nous ne fabriquons pas seulement des boîtes de vitesses planétaires en plusieurs étapes - nous les ingérons pour des défis industriels du monde réel. Nos boîtes de vitesses planétaires en plusieurs étapes sont conçues pour surpasser les offres standard en capacité, efficacité et durée de vie.

Avantages de base des boîtes de vitesses planétaires SGR à plusieurs étapes:

• Optimisation de l'équipement propriétaire: notre système d'optimisation de paire de vers toroïdal toroïdal interne et l'analyse des éléments finis avancés assurent le contact optimal dentaire, la distribution de charge et la réduction du bruit, même sous pleine charge.
• Fabrication de haute précision: les engrenages sont découpés à la précision de l'acier en alliage 20crmnti, carburisé, éteint. Cela garantit une durabilité à long terme et une usure minimale.
• Test et validation intégrés: chaque boîte de vitesses SGR subit des tests de performances en pleine puissance sur nos bancs de test internes, simulant des conditions de fonctionnement réelles pour la température, les vibrations et l'efficacité.
• Solutions personnalisées: nous proposons des ratios de vitesse sur mesure, des configurations de montage, des systèmes de lubrification et des interfaces de surveillance.

Applications principales des boîtes de vitesses planétaires SGR à plusieurs étapes:

• Forage de non-excavation: boîtes de vitesses planétaires en plusieurs étapes en plusieurs étapes électriques et plates-formes de disque dur à moteur diesel, offrant le couple élevé et le contrôle à basse vitesse nécessaire pour la pénétration de la roche et l'alésage des tuyaux.
• Exploitation minière et carrière: utilisé dans les convoyeurs et les concasseurs lourds, nos boîtes de vitesses résistent à un fonctionnement continu et à des chocs de charge fréquents.
• Génération d'électricité: intégrée dans les générateurs à petite échelle et les lecteurs auxiliaires, assurant des performances stables et à faible entretien.

SGR est une entreprise de haute technologie Shanghai et répertoriée dans le programme «Spécialisé, sophistiqué, unique et innovant de la ville» (Zhuan Jing Te Xin). Notre boîte de vitesses planétaires de la série N a remporté le «Prix Science Achievement First» de la China Gear Association (2009) et a été reconnu comme un projet de transformation de High-Tech Shanghai. Nous détenons plusieurs brevets sur les modèles d'invention et utilitaire, reflétant notre engagement envers l'innovation.

Conclusion: Choisir la bonne boîte de vitesses planétaires pour votre application

Le choix entre les boîtes de vitesses planétaires à un étage et à plusieurs étages dépend de la vitesse, du couple, de l'efficacité et des exigences de votre espace de votre machine.

• Choisissez une seule étape pour des besoins à haute efficacité, compacité et réduction modérée.
• Choisissez en plusieurs étapes pour un couple élevé, une réduction à grande vitesse et un fonctionnement lourd.

En tant que grande entreprise de boîte de vitesses planétaires en Chine, SGR propose les deux configurations avec une qualité sans compromis. Nos boîtes de vitesses planétaires en plusieurs étapes, en particulier, représentent le summum de l'ingénierie de la transmission de puissance - disant des performances robustes, une durée de vie prolongée et un retour sur investissement supérieur.

Pour les OEM et les fabricants industriels à la recherche d'un partenaire de boîte de vitesses fiable, innovant et techniquement avancé, SGR est le choix intelligent. Contactez-nous dès aujourd'hui pour discuter de votre application et découvrez comment nos boîtes de vitesses planétaires peuvent élever les performances de votre équipement. (Auteur, SGR, Angie Zhang)
