Contrôle de précision de la transmission de puissance: Conception et stratégies d'application des réducteurs de vitesse planétaire

Concepts de base et principes de travail de Réducteurs de l'équipement planétaire

Les réducteurs d'engrenages planétaires, également appelés boîtes de vitesses planétaires, sont un type de dispositif de transmission de précision et à haute efficacité. Leur fonction principale est de réduire la vitesse et d'augmenter le couple. Ils sont nommés pour leur structure de transmission "planétaire" unique, où les composants centraux tournent autour d'un équipement central, un peu comme les planètes en orbite autour du soleil.

Composants de base et leurs fonctions

Un réducteur de vitesse planétaire stetard se compose de quatre pièces principales:

1. Équipement solaire : Situé au centre du système d'engrenages, c'est l'équipement motrice. Il se connecte généralement au moteur ou à une autre source d'alimentation et sert d'entrée d'alimentation.
2. Planet Gears : Plusieurs vitesses réparties uniformément autour de la vitesse solaire. Monté sur le transporteur de la planète, ils tournent sur leurs propres haches tout en tournant autour de l'équipement solaire.
3. Transporteur de planète : Le cadre qui contient et relie tous les engrenages de la planète. C'est la fin de sortie du réducteur de l'équipement planétaire , délivrant l'énergie en faisant tourner les engrenages de la planète.
4. Bague : Un engrenage à cycle interne qui enferme tous les engrenages de la planète. Il est généralement fixe et agit comme l'équipement entraîné.

Principe de travail

Le processus de travail d'un réducteur de l'équipement planétaire peut être résumé comme suit:

1. Entrée d'alimentation : Un moteur ou une autre source d'alimentation entraîne le équipement solaire Pour tourner à grande vitesse.
2. Transmission de puissance : La rotation équipement solaire mailles avec l'environnement Planet Gears , les faisant tourner sur leurs propres axes.
3. Rotation et révolution : Depuis le bague est fixe, le Planet Gears sont poussés par le équipement solaire , les faisant tourner autour de l'axe central de l'équipement solaire tout en tournant sur leurs propres axes. Cette révolution entraîne le transporteur de planète .
4. Sortie : Le transporteur de planète's La vitesse de rotation est nettement inférieure à celle du équipement solaire's vitesse, mais son couple est amplifié. Par conséquent, le transporteur de planète sert de fin de sortie, réalisant l'effet de la réduction de la vitesse et de l'amplification du couple.

Comparaison des paramètres: planétaire vs d'autres types de transmission

Pour mettre en évidence ses avantages, voici une brève comparaison de Réducteurs de l'équipement planétaire avec d'autres types de transmission traditionnels, tels que les réducteurs d'engrenages en parallèle et les entraînements d'engrenages à vers.

Réducteurs de l'équipement planétaire: Design, Applications, and Selection Guide

Les réducteurs de l'équipement planétaire sont devenus une composante centrale des systèmes d'entraînement de précision modernes en raison de leur structure unique et de leur excellente performance. Comprendre leur conception, leurs champs d'application et leurs méthodes de sélection correctes est crucial pour assurer le fonctionnement efficace et stable de l'équipement.

Stratégies d'application pour les réducteurs de l'équipement planétaire

Grâce à leur haute précision, leur densité de couple élevée et leur taille compacte, Réducteurs de l'équipement planétaire jouer un rôle essentiel dans diverses industries. Leurs principaux domaines d'application comprennent:

• Promenade : Dans l'équipement d'automatisation, les machines-outils CNC, les joints de robot, les dispositifs médicaux et les machines d'impression, réducteur de l'équipement planétaires sont utilisés pour obtenir une vitesse et un contrôle de position précis. Leur réaction faible et leur rigidité élevée sont essentielles pour assurer des trajectoires de mouvement précises et une précision de positionnement reproductible.
• Applications lourdes : Dans l'équipement qui doit résister à un énorme couple, comme dans la métallurgie, l'exploitation minière, les machines de construction (par exemple, les grues, les excavatrices) et les éoliennes, réducteur de l'équipement planétaires Peut transmettre de manière fiable une énorme puissance tout en réduisant la taille et en améliorant l'efficacité globale de l'équipement.
• Applications d'environnement spéciales : Certains spécialement conçus réducteur de l'équipement planétaires peut s'adapter aux environnements extrêmes. Par exemple, les modèles avec des phoques spéciaux et des lubrifiants peuvent fonctionner de manière stable dans des conditions difficiles comme des températures élevées, des températures basses, un aspirateur ou des salles blanches, assurant la continuité des lignes de production.

Guide de sélection pour Réducteurs de l'équipement planétaire

Sélection de la droite réducteur de l'équipement planétaire est la clé pour assurer ses performances et sa longévité. Voici les paramètres clés et les étapes à considérer pendant la sélection:

1. Considérations de paramètres de performance
   • Rapport : Déterminé par les vitesses de sortie et d'entrée requises. Il est généralement exprimé comme un rapport entier (par exemple, 3: 1, 5: 1, 10: 1).
   • Couple nominal : Le maximum output torque that the réducteur de l'équipement planétaire peut gérer en continu et en toute sécurité dans des conditions nominales. Le couple de fonctionnement requis doit être inférieur ou égal à cette valeur.
   • Contrecoup : Le angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Vitesse de sortie nominale : Le output speed at which the reducer can operate stably for extended periods under rated torque.
   • Efficacité : Le ratio of output power to input power, representing energy loss. The efficiency of a single-stage réducteur de l'équipement planétaire est généralement très élevé (> 97%).
2. Méthode de montage et interface
   • Bride et arbre d'entrée : Doit correspondre parfaitement à la bride de montage du moteur et au diamètre de l'arbre. Les types d'interface communs incluent les arbres cylindriques, spline ou clés.
   • Interface de fin de sortie : Choisissez le formulaire de sortie approprié en fonction des exigences de charge, telles qu'un arbre de sortie solide, un arbre creux avec une voie de clavier ou une sortie montée sur la bride.
3. Facteurs environnementaux
   • Température de fonctionnement : Confirmez que le réducteur peut fonctionner de manière stable dans la plage de température ambiante attendue et, si nécessaire, choisissez des lubrifiants à haute température ou à basse température.
   • Note de protection entrée (IP) : Sélectionnez un réducteur de l'équipement planétaire avec la cote IP appropriée basée sur les conditions de poussière et d'humidité de l'environnement de travail pour protéger les composants internes des dommages.

Comparaison des paramètres de réducteur planétaire clés

Pour aider à comprendre comment différentes spécifications de Réducteurs de l'équipement planétaire Répondre à différents besoins, voici une comparaison des paramètres clés:

Optimisation des performances et perspectives de l'industrie

Le développement futur de la technologie de réducteur de l'équipement planétaire est étroitement lié à la demande de performances élevées, d'intelligence et de durabilité. Le chemin de développement de Shanghai Sgr Heavy Industry Machinery compacité, modularité, faible vibration, faible bruit , et high-end R&D .

Stratégies pour optimiser les performances du réducteur de l'équipement planétaire

Pour répondre aux exigences d'une précision plus élevée dans les applications industrielles, l'optimisation des performances de Réducteurs de l'équipement planétaire se concentre sur les aspects suivants:

1. Conception modulaire et standardisée :
   • Stratégie : En concevant les composants centraux du réducteur de l'équipement planétaire (comme l'ensemble du matériel, le logement) de manière modulaire, les produits avec différents rapports d'équipement, couples et méthodes de montage peuvent être rapidement assemblés. Cela raccourcit considérablement le temps de personnalisation et réduit les coûts de production. Shanghai SGR Heavy Industry Machinery Co., Ltd. suit cette tendance de l'industrie, intégrant ce concept dans sa gamme de produits pour améliorer l'efficacité de la production et la réactivité du marché.
   • Paramètre Comparison : La conception modulaire offre des avantages importants dans Délai de livraison and coût par rapport à la personnalisation complète.

     	Produits modulaires	Produits personnalisés
     	Temps de livraison à court terme, moindre coût .	Délai de livraison plus long, coût plus élevé .

2. Technologie de réduction du bruit et des vibrations :
   • Stratégie : Réduire le bruit et la vibration du réducteur de l'équipement planétaire est la clé pour améliorer ses performances et son expérience utilisateur. Ceci est principalement réalisé en optimisant le profil de dent de vitesse, en utilisant des processus de broyage de haute précision (tels que la machine de meulage du profil complexe à quatre axes de Shanghai SGR) et la sélection de matériaux de boîtier haute performance et les structures d'amortissement. L'assemblage précis et l'équilibrage réduisent également efficacement les sources de vibrations.
   • Comparaison technologique :

     	GRANDES SUPPORTS standard	Vitesses hélicoïdales	Grounds de précision
     	Le bruit et les vibrations plus grandes , adapté aux applications avec des exigences de faible bruit.	Le bruit et les vibrations plus petites , Capacité de charge plus élevée, adaptée aux applications à torque élevé et à haute précision.	Bruit et vibration extrêmement bas , Précision la plus élevée, représentant une technologie de base pour les fabricants haut de gamme comme Shanghai SGR.

Tendances futures dans Réducteur de l'équipement planétaire Technologie

Basé sur le développement de Shanghai SGR Heavy Industry Machinery Co., Ltd., Les principales tendances futures de l'industrie comprennent:

1. Intelligence et numérisation :
   • S'orienter : Avenir réducteur de l'équipement planétaires sera plus que de simples composants mécaniques. En intégrant les capteurs, ils peuvent surveiller leur propre température, vibration et statut de lubrification en temps réel et télécharger les données sur le cloud pour analyse. Cela permettra maintenance prédictive , offrant des avertissements précoces avant les échecs, et empêchant ainsi les temps d'arrêt coûteux.
   • Pertinence pour Shanghai SGR : Le company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Légère et intégration élevée :
   • S'orienter : Comme la robotique et l'équipement d'automatisation exigent une taille plus petite et un poids inférieur, réducteur de l'équipement planétaires évoluent pour devenir plus compacts et plus légers. De nouveaux matériaux, des processus de fabrication (tels que la technologie de moulage intégrée) et des conceptions structurelles optimisées permettra aux réducteurs d'obtenir des tailles plus petites et des poids plus légers tout en maintenant une capacité de charge élevée.
3. High-Precision Manufacturing and R&D :
   • S'orienter : La haute précision est le cœur d'un réducteur de l'équipement planétaire's compétitivité. Le fait d'avoir des équipements avancés comme le vers toroïdal innové national et l'instrument de mesures de cuisson et une équipe de R&D composé de doctorants et d'ingénieurs seniors sont essentiels pour améliorer la précision des produits et créer un fossé technologique. Le succès de Shanghai SGR Heavy Industry Machinery Co., Ltd. témoigne de son investissement à long terme dans l'équipement et les talents haut de gamme.

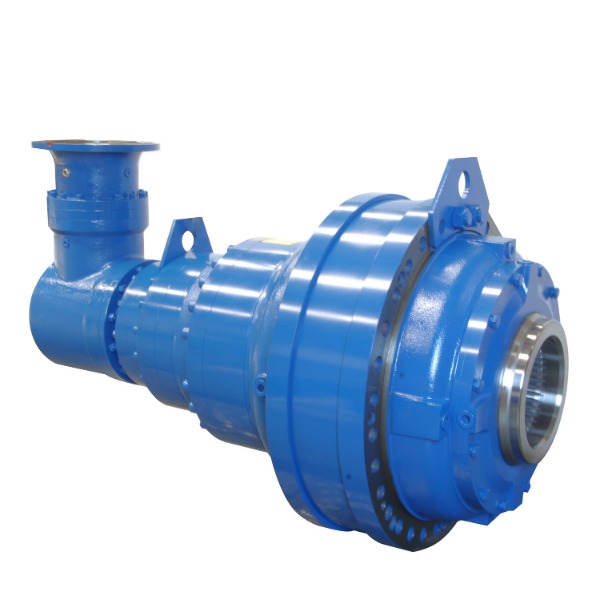

Boîte de vitesses planétaires du couple de sortie de l'angle de la bride Big Angle avec moteur
