Réducteurs de l'équipement planétaire: conception, applications et guide de sélection

Comment un Réducteur de l'équipement planétaire Travail?

Les réducteurs d'engrenages planétaires, également connus sous le nom de systèmes d'équipement épicycliques, se composent de trois composants principaux: l'engrenage solaire, les engrenages de la planète et les engrenages annulaires. L'engrenage solaire se trouve au centre tandis que plusieurs engrenages de planète tournent autour de lui, tous enfermés dans la bague. Cette disposition compacte offre plusieurs avantages par rapport aux systèmes de vitesse traditionnels.

• L'engin solaire sert d'entrée, généralement connecté à l'arbre du moteur
• Planet Gears Mesh simultanément avec les engrenages du soleil et de la bague
• Le transporteur qui tient les engrenages de la planète agit comme la sortie
• L'engrenage à anneau peut être fixé, servir d'entrée ou de sortie en fonction de la configuration

Par rapport aux réducteurs d'engrenages d'arbre parallèle, Réducteurs de l'équipement planétaire Offrez une densité de couple plus élevée, une meilleure distribution de charge et des dimensions plus compactes. La charge est partagée entre plusieurs engrenages de planète, permettant une plus grande capacité de couple dans un ensemble plus petit.

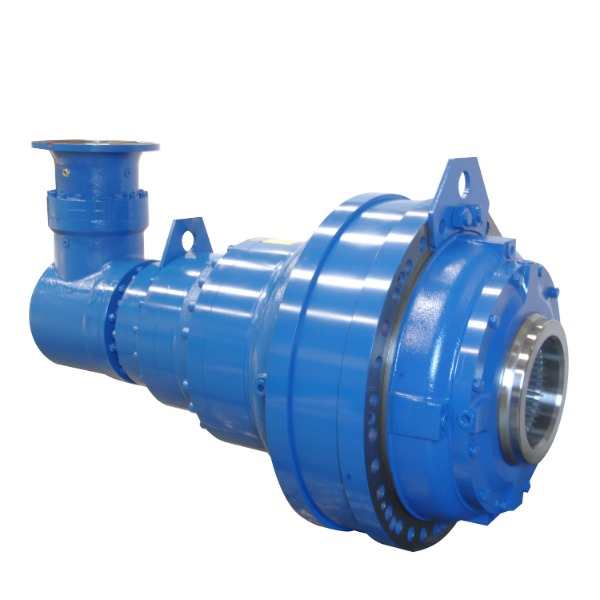

Boîte de vitesses planétaires du couple de sortie de l'angle de la bride Big Angle de sortie avec moteur

Avantages des systèmes d'équipement planétaire

L'architecture unique des systèmes d'équipement planétaire offre plusieurs avantages de performance:

• Densité de couple élevée: Plusieurs engrenages de planète partagent la charge, permettant plus de couple dans moins d'espace
• Conception compacte: L'arrangement concentrique entraîne une empreinte plus petite
• Haute efficacité: Généralement 95 à 98% par étape en raison de la division de puissance
• Excellente rigidité: Plusieurs points de contact fournissent une raideur
• Basse vibration: Les forces équilibrées réduisent les vibrations et le bruit

Choisir le droit Ratio de boîte de vitesses planétaires pour votre candidature

La sélection du rapport d'équipement approprié est cruciale pour des performances optimales. Le rapport détermine la relation entre la vitesse d'entrée et le couple de sortie. Les ratios communs varient de 3: 1 à 100: 1 pour les conceptions à un étage, avec des unités en plusieurs étapes offrant des ratios jusqu'à 10 000: 1.

Facteurs affectant la sélection du rapport

Plusieurs considérations influencent l'idéal Ratio de boîte de vitesses planétaires Pour une application:

• Vitesse de sortie et couple requis
• Puissance et vitesse d'entrée disponibles
• Exigences de réponse dynamique
• Cibles d'efficacité
• Contraintes d'espace physique

Tableau de comparaison du rapport

Conseils d'entretien pour Réducteur de l'équipement planétaires dans les applications industrielles

Un bon entretien étend considérablement la durée de vie de Réducteurs de l'équipement planétaire in industrial applications . Ces systèmes opèrent souvent dans des conditions exigeantes, ce qui rend les soins réguliers essentiels.

Procédures de maintenance de routine

Un programme de maintenance complet devrait inclure:

• Contrôles et modifications de lubrification régulières
• Surveillance des vibrations
• Inspections thermiques
• Vérification du couple de boulon
• Vérification de l'intégrité de l'étanchéité

Modes d'échec communs et prévention

Comprendre les mécanismes de défaillance typiques aide à prévenir les temps d'arrêt:

Comparaison Réducteur de l'équipement planétaire contre lecteur harmonique Technologies

Lors de la sélection des systèmes de réduction de précision, les ingénieurs se comparent souvent réducteur de l'équipement planétaire contre lecteur harmonique solutions. Chaque technologie a des caractéristiques distinctes adaptées à différentes applications.

Comparaison des performances

Différences clés entre les deux technologies:

• Contrecoup: Les disques harmoniques offrent près de zéro contrecoup tandis que les systèmes planétaires ont généralement 1 à 10 arc-min
• Rigidité: Les engrenages planétaires offrent une rigidité en torsion plus élevée
• Efficacité: Les systèmes planétaires sont généralement plus efficaces (95-98% vs 80-90%)
• Taille: Les disques harmoniques peuvent être plus compacts pour des ratios équivalents

Adéabilité de l'application

Compréhension Contrecoup dans les systèmes de vitesse planétaire

Contrecoup dans les systèmes de vitesse planétaire fait référence au léger mouvement entre les dents de l'engrenage de maillage lorsque la direction change. Bien que certains contrecoups soient inévitables, des quantités excessives peuvent entraîner des erreurs de positionnement et des vibrations.

Causes de réaction

Plusieurs facteurs contribuent au contrecoup du système:

• Tolérances de fabrication
• Déclairage des dents de vitesse
• Délies de roulement
• Variations d'assemblage
• Porter au fil du temps

Minimiser le contrecoup dans les applications de précision

Les techniques pour réduire le contrecoup comprennent:

Sélection Boîtes de vitesses planétaires de haute précision pour la robotique

Demande d'applications robotiques boîtes de vitesses planétaires de haute précision qui combinent la précision, la rigidité et les dimensions compactes. Ces systèmes doivent souvent gérer les charges dynamiques tout en maintenant la répétabilité de positionnement.

Critères de sélection clés pour la robotique

Considérations importantes lors de la spécification des boîtes de vitesses pour les applications robotiques:

• Raideur de torsion
• Spécifications de réaction
• Efficacité aux vitesses de fonctionnement
• Poids et inertie
• Scellage environnemental

Exigences de performance par type de robot
