Les équipements miniers fonctionnant dans certains des environnements industriels les plus exigeants. Les charges lourdes, le couple élevé, le fonctionnement continu, la poussière, les vibrations, les chocs et l'espace d'installation limité imposent toutes des exigences importantes au système de transmission.
Pour cette raison, le boîte de vitesses est l’un des composants les plus critiques des machines minières. Une boîte de vitesses correctement sélectionnée peut aider à transmettre un couple élevé de manière fiable, à maintenir un fonctionnement stable et à réduire le risque de temps d'arrêt inattendus.
Parmi les différentes technologies de boîtes de vitesses industrielles, la boîte de vitesses planétaire est largement envisagée pour les applications lourdes en raison de sa densité de couple élevée, de sa structure compacte, de sa transmission de puissance efficace et de sa capacité à répartir les charges sur plusieurs engrenages planétaires.
Mais commenter un réducteur planétaire être sélectionné pour l'équipement minier ? Et quelles applications minières peuvent bénéficier de la technologie de transmission planétaire ?
Cet article explique les principales considérations liées à la sélection des réducteurs planétaires pour les machines minières et explore leurs applications typiques.
Les machines minières doivent souvent avoir un couple de sortie élevé tout en fonctionnant en continu dans des conditions exigeantes.
Un réducteur planétaire se compose d'un engrenage solaire, de plusieurs engrenages planétaires, d'un porte-satellites et d'une couronne dentée. Au lieu de transmettre la totalité de la charge via une seule paire d'engrenages, les engrenages planétaires partagent la charge transmise.
Cette architecture offre plusieurs avantages pour les applications minières lourdes.
Les équipements miniers présentent souvent un couple élevé à des vitesses de sortie relativement faibles.
La structure de partage de charge d'un réducteur planétaire permet à plusieurs maillages d'engrenages de transmettre le couple simultanément. Cela rend les réducteurs planétaires adaptés aux applications où un couple élevé est requis dans un ensemble de réducteurs relativement compact.
Les machines minières peuvent être grandes et puissantes, mais l’espace d’installation disponible pour la boîte de vitesses n’est pas toujours illimité.
Un réducteur planétaire peut fournir une capacité de transmission de couple élevée sans nécessiter la même taille globale que certaines configurations de réducteurs conventionnels avec des exigences de couple comparables.
Cette densité de couple élevée est particulièrement utile lorsque le poids de la boîte de vitesses et l'espace d'installation doivent être contrôlés.
Les équipements miniers peuvent subir des charges fluctuantes et des chocs mécaniques pendant leur fonctionnement.
Étant donné que plusieurs engrenages planétaires participent à la transmission du couple, la charge peut être répartie sur plusieurs maillages d'engrenages. Des systèmes planétaires correctement conçus peuvent donc fournir les caractéristiques structurelles requises pour les applications lourdes exigeantes.
De nombreuses machines minières fonctionnant pendant de longues périodes avec des possibilités de maintenance limitées.
Un réducteur planétaire conçu pour le cycle de service, le système de lubrification, les conditions thermiques et les exigences de charge appropriées peut fournir une transmission fiable pour un fonctionnement industriel continu.
Cependant, le choix de la boîte de vitesses reste crucial. Un réducteur planétaire ne convient pas automatiquement à toutes les machines minières simplement parce qu'il s'agit d'une conception planétaire.
Les réducteurs planétaires peuvent être utilisés dans une large gamme d’équipements miniers et de traitement des minéraux.
La configuration spécifique de la boîte de vitesses dépend de la machine, du couple requis, de la vitesse, de la disposition de montage et des conditions de fonctionnement.
Les convoyeurs à bande sont largement utilisés pour transporter du minéral, du charbon, des minéraux et d'autres matériaux en vrac.
Les systèmes d'entraînement de convoyeur peuvent nécessiter un couple de démarrage élevé et un fonctionnement continu fiable. Un réducteur planétaire peut fournir une transmission de couple élevée dans un boîtier relativement compact, ce qui le rend adapté aux applications exigeantes d'entraînement du convoyeur.
Pour les systèmes de convoyeurs, les ingénieurs doivent prendre en compte :
La boîte de vitesses doit être sélectionnée en fonction de la charge réelle du convoyeur plutôt que de la seule puissance du moteur.
L’équipement de fourrage nécessite un couple et une vitesse contrôlée tout en travaillant dans des conditions de sol variables.
Les systèmes de fourrage électriques ou hydrauliques peuvent subir des fluctuations de charge importantes pendant le fourrage. La boîte de vitesses doit donc résister à des charges répétées tout en conservant une transmission de puissance stable.
Les réducteurs planétaires sont particulièrement adaptés aux applications de fourrage où un couple élevé, des dimensions compactes et une construction robuste sont importantes.
Selon la conception de la machine, la boîte de vitesses peut être configurée pour un entraînement rotatif, un entraînement de déplacement ou d'autres fonctions de transmission.
Les opérations minières utilisent souvent de grosses machines d’excavation et de construction qui nécessitent des systèmes de transmission puissants.
Les réducteurs planétaires peuvent être envisagés pour divers mécanismes d’entraînement nécessitant un couple élevé et une transmission compacte.
Pour ces applications, les ingénieurs doivent évaluer non seulement le couple nominal, mais également les conditions de fonctionnement réelles, notamment l'accélération, les chocs, le cycle de service et les charges radiales ou axiales externes.
Les équipements de concassage et de traitement des matériaux peuvent connaître des fluctuations de charge importantes lors du traitement des matériaux durs ou irréguliers.
Le système de transmission doit donc être conçu pour s'adapter aux caractéristiques réelles de couple et de charge de choc de la machine.
Un réducteur planétaire peut être utilisé lorsqu'une densité de couple élevée et une transmission robuste sont requises, bien que la configuration du réducteur doit être soigneusement adaptée à la machine spécifique.
Choisir le bon réducteur planétaire implique bien plus que simplement adapter la puissance du moteur.
Plusieurs paramètres techniques doivent être évalués.
Le couple est l'un des paramètres de sélection les plus importants.
Le couple requis de la boîte de vitesses doit être déterminé à partir de la charge réelle de la machine, et pas simplement de la puissance nominale du moteur.
Les ingénieurs doivent prendre en compte :
Pour les machines minières lourdes, une capacité de couple insuffisante peut entraîner une usure accélérée des engrenages, une surchauffe ou une défectuosité.
Le rapport de réduction requis dépend de la vitesse du moteur et de la vitesse de sortie souhaitée.
Par exemple :
Rapport de démultiplication = Vitesse d'entrée / Vitesse de sortie
Un réducteur planétaire peut être configuré avec différents nombres d'étages pour obtenir différents rapports de réduction.
Un réducteur planétaire à un étage est généralement utilisé lorsqu'un rapport de réduction relativement modéré est requis, tandis que les réducteurs planétaires à deux ou plusieurs étages peuvent fournir des rapports de réduction plus élevés lorsque l'application nécessite une réduction de vitesse plus importante.
Le nombre d'étages doit être sélectionné en fonction du rapport requis, du couple, de l'efficacité, des dimensions et des conditions de fonctionnement.
La sélection de la boîte de vitesses doit également tenir compte de la puissance nominale et de la vitesse d'entrée du moteur.
Deux moteurs peuvent avoir la même puissance mais des vitesses de fonctionnement différentes, ce qui entraîne des exigences de couple de boîte de vitesses différentes.
Par conséquent, le fabricant de la boîte de vitesses doit recevoir des informations complètes sur le moteur plutôt que uniquement la puissance nominale.
Les équipements miniers fonctionnent rarement dans des conditions idéales.
La boîte de vitesses peut être exposée à :
Ces facteurs doivent être pris en compte lors de la sélection de la boîte de vitesses.
Le système de lubrification, la conception des joints, la configuration du boîtier, les roulements et les matériaux des engrenages doivent tous être adaptés à l'environnement d'exploitation prévu.
La boîte de vitesses doit être physiquement adaptée à la machine.
Avant de sélectionner un modèle, les ingénieurs doivent confirmer :
Pour les projets OEM, des configurations d'entrée et de sortie personnalisées peuvent être nécessaires.
Les applications minières imposent des exigences mécaniques importantes aux boîtes de vitesses, la qualité des composants internes est donc importante.
Pour les réducteurs planétaires robustes, des matériaux d'engrenage tels que l'acier allié 20CrMnTi peuvent être utilisés avec des processus de traitement thermique et d'usinage appropriés.
Les réducteurs planétaires SGR, par exemple, utilisent des processus tels que la cémentation, la trempe et le meulage de précision des engrenages.
La cémentation et la trempe peuvent améliorer la dureté de surface et la résistance à l'usure des engrenages, tandis que le meulage de précision peut améliorer la qualité de la surface des dents et la précision de l'engrènement des engrenages.
La qualité de fabrication est particulièrement importante car une boîte de vitesses peut paraître presque identique à un autre produit tout en ayant des normes de fabrication internes très différentes.
Pour les acheteurs industriels, il est donc utile d’interroger les fournisseurs sur :
Ces facteurs peuvent avoir une influence significative sur la fiabilité et la durée de vie de la boîte de vitesses.
Il n’existe pas de configuration de réducteur planétaire unique adapté à chaque machine minière.
Selon l'application, les fabricants peuvent proposer différentes configurations, notamment :
Les arbres d'entrée et de sortie sont disposés sur le même axe.
Cette configuration peut fournir un agencement de transmission compact et convient à divers systèmes d'entraînement industriels.
Les configurations à angle droit peuvent être utilisées lorsque la disposition de la machine nécessite que les directions d'entrée et de sortie soient disposées selon un angle.
Cela peut aider les ingénieurs à optimiser l’installation des boîtes de vitesses dans les équipements à espace limité.
Lorsqu'un rapport de réduction plus élevé est requis, plusieurs étages planétaires peuvent être combinés.
Cela rend les réducteurs planétaires à plusieurs étages adaptés aux applications nécessitant un couple élevé et une réduction significative de la vitesse.
La configuration finale doit être déterminée en fonction des exigences opérationnelles réelles plutôt que sélectionnée uniquement en fonction de la taille de la boîte de vitesses.

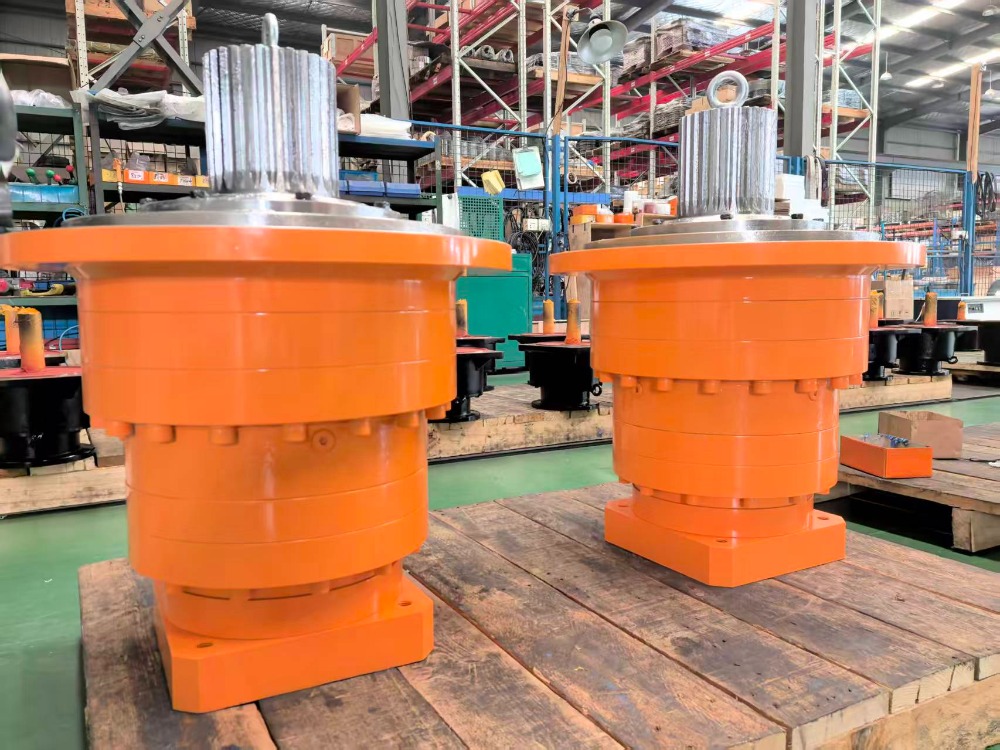

SGR développe et fabrique des réducteurs planétaires pour des applications industrielles exigeantes, notamment l'exploitation minière, le fourrage, le levage, la métallurgie, l'agriculture et d'autres machines lourdes.
Pour les applications minières, SGR se concentre sur plusieurs facteurs clés :
Transmission de couple élevé : les structures planétaires permettent à plusieurs engrenages de partager la charge transmise, prenant ainsi en charge les applications à couple élevé.
Construction d'engrenages robuste : les réducteurs planétaires SGR peuvent utiliser des matériaux d'engrenage à haute résistance tels que le 20CrMnTi, combinés à des processus de carburation, de trempe et de meulage de précision.
Configurations flexibles : différents étages, rapports, dispositions d'entrée, configurations de sortie et options de montage peuvent être envisagées en fonction des exigences de la machine.
Personnalisation OEM : pour les équipementiers, les spécifications des boîtes de vitesses peuvent être adaptées à la conception mécanique et aux conditions de fonctionnement réelles.
Assistance technique : SGR peut aider les clients dans la sélection de la boîte de vitesses, la technique de communication, la configuration et les exigences liées aux applications.
Pour les constructeurs d’équipements miniers, l’objectif n’est pas simplement de trouver une boîte de vitesses adaptée à la machine.
L'objectif est de trouver une solution de transmission adaptée au couple, à la vitesse, au cycle de service, aux conditions d'installation et à l'environnement d'exploitation de la machine.
Avant de passer une commande, les fabricants d’équipements miniers et les ingénieurs doivent préparer les informations suivantes :
Fournir des informations de fonctionnement complètes permet au fabricant de la boîte de vitesses de recommander une configuration plus appropriée. (Auteur, SGR, Angie Zhang)
