Qu'est-ce que le réducteur d'engrenage à ver à double enveloppant?

Dans la famille des dispositifs de transmission mécanique, le réducteur de l'équipement planétaire est comme une perle éblouissante, brillant et attirant l'attention de l'industrie des machines. En ce qui concerne les réducteurs, la première chose qui me vient à l'esprit est le réducteur de l'équipement planétaire. Cependant, le réducteur d'engrenage à ver à double enveloppant est également un produit indispensable "Dark Horse" dans le domaine de la transmission mécanique.

Alors, quel est le réducteur de l'engrenage à ver à double enveloppe? Et comment a-t-il été développé? Dans cet article, SGR aimerait partager avec vous des connaissances sur les réducteurs d'équipement de vers à double enveloppant.

(1) L'histoire du réducteur de l'engrenage à ver à double enveloppant.

En ce qui concerne les réducteurs d'engrenages à double enveloppant, nous devons mentionner la transmission de l'engrenage des ver planes.

Dès 1922, la transmission de l'engrenage des ver planes a été produite aux États-Unis. À ce moment-là, il a été principalement utilisé pour l'indexation de précision, tels que les télescopes astronomiques, les instruments de mesure des engins, les machines de gravure de ligne circulaire, etc., et seuls de grands rapports de transmission étaient applicables à ce moment-là.

En 1951, SATO du Japon a inventé la transmission de l'engrenage du ver du plan hélicoïdal, qui s'est étendue de grands rapports de transmission aux rapports de transmission petits et moyens.

En Chine, les recherches sur les engrenages de vers planaires ont commencé au début des années 1960, lorsque l'Institut de recherche en sciences mécaniques du premier ministère de l'industrie de la construction de machines a commencé la recherche. Depuis lors, l'Institut a surmonté de nombreuses difficultés techniques, réduisant en continu la distance centrale de la paire de turbines planaires et le diamètre de l'équipement de vers, ce qui rend l'engrenage à ver de plus en plus précis.

En 1971, l'usine de machines de Shougang Group en Chine a créé le premier ensemble d'engrenages de ver en élaboration de plans en fonction de la fabrication de vitesses de ver planes hélicoïdales et les a officiellement utilisées dans la production industrielle. Par conséquent, le réducteur de l'engrenage à ver à double enveloppe est sans aucun doute un dispositif de transmission inventé par les Chinois.

(2) Avantages des réducteurs d'engrenages à ver à double enveloppant

Le réducteur de l'engrenage toroïdal à double enveloppant est principalement composé d'un ver toroïdal à double enveloppe, une roue à vis sans fin et un boîtier. Le ver toroïdal à double élaboration du plan utilise un plan comme surface parent, puis par mouvement circulaire relatif, comprend la surface dentaire du ver toroïdal, puis utilise la surface dentaire du ver comme surface parent, et enveloppe la surface dentaire de la roue de ver par mouvement relatif.

Par rapport aux vers cylindriques, le réducteur de l'engrenage toroïdal à double enveloppe enveloppant a deux avantages évidents. L'une est la grande capacité de charge, car la génération de contour externe du ver toroïdal double enveloppant détermine que davantage de dents peuvent entrer dans le maillage, augmentant la zone de contact et réduisant la pression de surface dentaire.

L'autre avantage du réducteur de ver toroïdal à double enveloppe est son efficacité élevée. Dans le réducteur de ver toroïdal double enveloppant, la surface dentaire du ver est précisément broyée après durcissement, la dureté de la surface dentaire et le niveau de rugosité de la surface des dents ont été améliorées, ce qui peut atteindre une précision de forme dentaire très élevée. Et parce que la zone de contact de la surface des dents est grande et la longueur totale de la ligne de contact est augmentée, l'efficacité peut être considérablement améliorée.

(3) Faits sur le réducteur de l'équipement de ver à double enveloppe de SGR

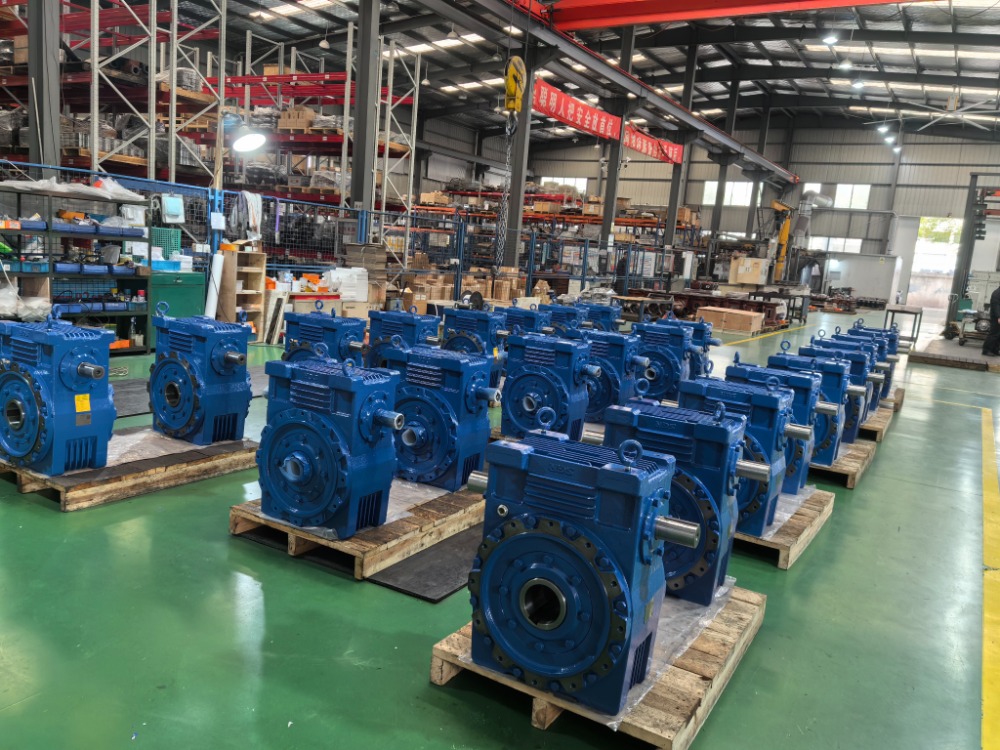

En tant que pionnier dans le domaine de la transmission mécanique, le fabricant du réducteur de l'engrenage planétaire SGR a également conçu et produit le réducteur de l'engrenage à ver à double enveloppe de la série C.

Ce réducteur de l'engrenage toroïdal à double enveloppement est traité par broyage après le carburateur et la trempe avec 20crmnti, et la roue de vision est en bronze en alliage haute performance, qui peut maintenir une résistance à l'usure à long terme, une efficacité de transmission élevée et une longue durée de vie. Par rapport aux paires de vers cylindriques et de roues de vers des mêmes spécifications, la capacité de charge et l'efficacité de transmission sont considérablement améliorées. Dans la condition de rapport à grande vitesse, il a des performances mécaniques auto-verrouillables, ce qui peut améliorer efficacement les performances de sécurité des machines.

La tendance de développement des produits de réducteur de ver à double enveloppation est la miniaturisation, la grande vitesse, le faible bruit et la haute fiabilité. Le réducteur de ver à double enveloppe de SGR, qui a une grande efficacité, une résistance à l'usure élevée, une longue durée de vie et une grande fiabilité, et innove constamment dans la conception, le processus, la production et l'assemblage, sera sûrement favorisé par le marché. （Auteur: SGR, Angie Zhang）
