Les secrets de fabrication des boîtes de vitesses

En tant que chef de produit chez SGR, une célèbre société chinoise de boîtes de vitesses avec plus de 15 ans d'expertise dans les systèmes de transmission à engrenages, j'ai été témoin de la façon dont une ingénierie méticuleuse transforme l'acier brut en solutions électriques critiques.

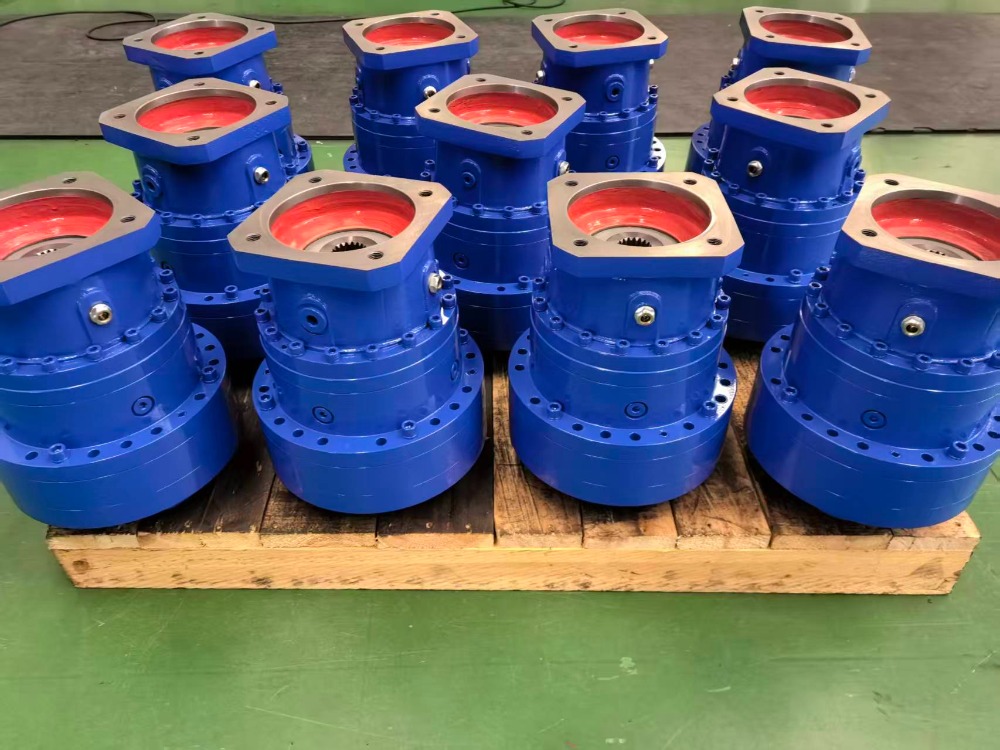

Nos réducteurs planétaires de la série N, comprenant des centaines de modèles, sont appréciés dans des secteurs exigeants, notamment les machines d'ingénierie, l'exploitation minière, les systèmes auxiliaires marins, la métallurgie, la transformation du caoutchouc et l'impression textile.

Mais ce qui distingue réellement SGR n’est pas seulement l’échelle : c’est la rigueur inhérente à chaque étape de fabrication. De la sélection des matériaux à la validation finale, la production de boîtes de vitesses est une symphonie de métallurgie, d’usinage de précision et de contrôle qualité. Nous révélons ici les secrets fondamentaux des réducteurs planétaires fiables et hautes performances de SGR.

Sélection des matières premières : le fondement de la durabilité

Le voyage commence bien avant l’usinage, avec le bon acier. Pour les composants critiques tels que le planétaire, le porte-satellites et la couronne interne, SGR utilise exclusivement des aciers de construction alliés de haute qualité tels que le 20CrMnTi. Ce matériau offre une trempabilité et une résistance à la fatigue exceptionnelles, essentielles pour résister aux charges cycliques et aux chocs courants dans les environnements industriels lourds. Chaque lot est soumis à une analyse spectrale et à une inspection par ultrasons à son arrivée, garantissant l'absence de défauts internes. Car dans les applications à couple élevé, même les impuretés microscopiques peuvent entraîner une défaillance prématurée. Chez SGR, nous pensons que la performance commence au niveau moléculaire.

Traitement thermique d'usinage grossier : résistance au formage

Une fois vérifiés, les ébauches brutes sont forgées avec précision pour aligner le flux des grains et améliorer l'intégrité mécanique. Ceci est suivi d'un tournage d'ébauche et d'un fraisage sur des centres CNC pour obtenir des formes proches du résultat, préservant ainsi la structure optimale du matériau tout en préparant le traitement thermique.

La véritable transformation se produit lors du traitement thermique. Les composants sont soumis à une cémentation et une trempe sous atmosphère contrôlée, suivies d'un revenu à basse température. Ce processus offre une surface durcie (HRC 58-62) pour la résistance à l'usure, tout en conservant un noyau solide et ductile qui absorbe les chocs sans se fissurer. Ce profil à double propriété n'est pas négociable dans les applications telles que les convoyeurs miniers ou les treuils marins, où les pics de charge soudains sont monnaie courante. Les lignes de traitement thermique à plusieurs chambres de SGR garantissent une précision du potentiel de carbone de ±0,05 %, minimisant ainsi la distorsion et maximisant la cohérence.

Usinage de finition : où les microns définissent l'excellence

Après le traitement thermique, les pièces entrent dans la phase de finition de haute précision, au cœur du raffinement de la boîte de vitesses. Les engrenages sont meulés sur des rectifieuses de profils CNC avancées, atteignant une précision des dents jusqu'à AGMA 12. Cela garantit un maillage fluide, une erreur de transmission minimale et des niveaux de bruit inférieurs à 85 dB, même à pleine charge.

En outre, SGR est équipé d'une rectifieuse CNC de surfaces complexes à quatre axes, capable de gérer non seulement des engrenages à développante standard, mais également des géométries complexes telles que des profils de vis sans fin toroïdales. Cette polyvalence nous permet de maintenir une fidélité géométrique sur l'ensemble de notre gamme de produits, des unités N200 compactes aux modèles massifs N885 évalués jusqu'à 540 000 N·m. Une telle précision se traduit directement par une efficacité plus élevée (>96 %), une réduction des vibrations et une durée de vie prolongée : des différenciateurs clés sur les marchés où les temps d'arrêt coûtent des milliers de dollars par heure.

Assemblage et validation finale : confiance technique dans chaque unité

L'assemblage a lieu dans un atelier climatisé, où les techniciens suivent des instructions de travail standardisées pour installer les roulements, les joints et les arbres. Les paramètres critiques, tels que la précharge du jeu et la concentricité, sont surveillés en temps réel à l'aide de capteurs numériques de couple et de déplacement. Mais l'assemblage ne représente que la moitié de l'histoire. Chaque réducteur de la série N est soumis à des tests de performances rigoureux avant expédition :

Rodage à vide : vérifie la rotation fluide et le bruit de base.

Test d'endurance à pleine charge : simule les conditions réelles pour valider l'augmentation de la température, l'efficacité et les vibrations.

Inspection dimensionnelle : les machines à mesurer tridimensionnelles (MMT) confirment les dimensions critiques de montage et d'alignement.

Contrôle de l'intégrité de l'étanchéité : garantit l'absence de fuite sous cycle thermique.

Seules les unités répondant à tous les critères reçoivent la certification et l'emballage. Chaque boîte de vitesses est étiquetée avec un code QR unique, permettant une traçabilité complète du cycle de vie, de l'aciérie au site de l'utilisateur final.

Chez SGR, nous ne fabriquons pas seulement des boîtes de vitesses ; nous construisons la confiance. Nos réducteurs planétaires de la série N réussissent non pas grâce à une seule avancée décisive, mais grâce à une exécution disciplinée à chaque maillon de la chaîne de valeur, de la science des matériaux à la validation finale.

À une époque où « assez bon » n'est plus acceptable, SGR reste déterminé à fournir une qualité de remplacement à l'importation avec une assistance locale, une flexibilité modulaire et une durabilité éprouvée. Qu'il s'agisse d'alimenter un tunnelier ou une grue de pont de navire, nos boîtes de vitesses fonctionnent silencieusement, efficacement et de manière fiable, car dans l'industrie lourde, il n'y a pas de seconde chance. C'est le véritable secret de la fabrication des boîtes de vitesses : la précision n'est pas facultative, c'est tout. (Auteur, SGR, Angie Zhang)
