Les types de réducteurs à engrenages les plus courants que vous voudrez peut-être connaître

En tant que responsable technique chez SGR, un fabricant de réducteurs de longue date avec plus de 15 ans d'expérience dans l'industrie, je suis souvent confronté à la même question fondamentale de la part des ingénieurs et des spécialistes des achats : « Quels sont les problèmes les plus courants ? types de réducteurs , et comment choisir le bon ? La réponse ne réside pas seulement dans la compréhension des principes de transmission, mais également dans l'adaptation des caractéristiques de performances aux applications réelles.

Quels sont les types de réducteurs les plus courants ?

Dans les machines industrielles, réducteurs de vitesse se répartissent principalement en trois grandes catégories : les réducteurs à engrenages planétaires, les réducteurs à vis sans fin et les réducteurs à engrenages hélicoïdaux ou coniques à arbres parallèles. Parmi ceux-ci, les réducteurs planétaires et à vis sans fin dominent les applications nécessitant une densité de couple élevée, une conception compacte ou une capacité d'autoverrouillage.

Les réducteurs à engrenages planétaires excellent en termes d'efficacité (généralement 95 à 98 %), de rapport couple/taille élevé et de répartition dynamique de la charge sur plusieurs engrenages planétaires. Ils sont idéaux pour les systèmes servo, les équipements de construction et les entraînements industriels à service continu.

Les réducteurs à vis sans fin, en particulier les types avancés comme la vis sans fin toroïdale planaire à double enveloppe, offrent des taux de réduction élevés en un seul étage, un autoverrouillage mécanique inhérent et un fonctionnement fluide et silencieux, ce qui les rend adaptés aux systèmes de levage, de positionnement et critiques pour la sécurité.

Chez SGR, nous avons concentré notre R&D et notre production précisément sur ces deux segments à haute valeur ajoutée : les réducteurs à engrenages planétaires de la série N et les réducteurs à engrenages planétaires à vis sans fin toroïdale à double enveloppe de la série C, tous deux conçus pour des environnements exigeants et une longue durée de vie.

Les réducteurs planétaires de SGR

Notre série N réducteurs planétaires représentent plus d’une décennie de perfectionnement dans la technologie de transmission de précision. Conçus comme une alternative directe aux marques importées telles que Brevini, Dynamic, Rossi et Bonfiglioli, ils combinent une conception de niveau international avec une assistance localisée et des prix compétitifs. Les principales spécifications incluent :

• Diamètres de couronne dentée de 200 mm à 885 mm
• Couple de sortie jusqu'à 540 000 N·m
• Rapports de vitesse à partir de i ≥ 3, extensibles via des configurations multi-étages
• Architecture modulaire permettant des centaines de combinaisons de modèles

L'extrémité d'entrée prend en charge des trous ronds, des cannelures, des arbres, des brides et des freins intégrés, compatibles avec les moteurs hydrauliques et électromagnétiques. L'extrémité de sortie offre une flexibilité encore plus grande : arbres pleins ou creux, montage sur disque d'expansion, interfaces cannelées, engrenages ou brides, permettant une intégration transparente dans les plates-formes de forage sans tranchée, les convoyeurs miniers, les treuils marins et les machines textiles.

Tous les engrenages des réducteurs planétaires de SGR sont fabriqués à partir d'acier allié 20CrMnTi, carburés, trempés et rectifiés avec précision pour garantir un faible bruit, une résistance élevée à la fatigue et un partage de charge multi-dents. Il en résulte un fonctionnement fluide et fiable et une efficacité mécanique supérieure à 96 %.

En outre, les réducteurs à engrenages planétaires de la série N ont remporté le « Premier prix du progrès scientifique et technologique dans l'industrie des engrenages » décerné par la China Gear Industry Association en 2009 et figurent parmi les projets de transformation de haute technologie de Shanghai. Les réducteurs à engrenages planétaires de la série N sont devenus un choix de confiance dans les secteurs de la construction, des mines, de la marine et du textile.

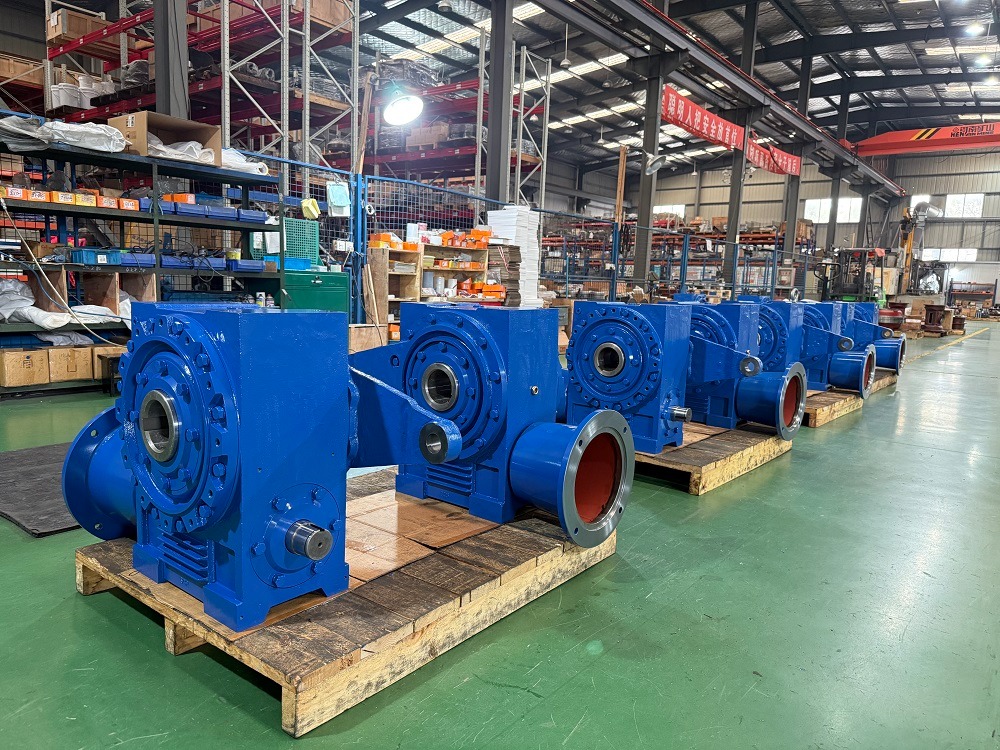

Les réducteurs à vis sans fin de SGR

Notre gamme planétaire est complétée par le réducteur à vis sans fin toroïdal à double enveloppe planaire de la série C, une solution de transmission ancrée dans l'innovation chinoise et optimisée grâce à une collaboration avec des universités de premier plan.

Contrairement aux engrenages à vis sans fin cylindriques classiques, les engrenages à double enveloppe de la série C réducteurs à vis sans fin comportent une vis sans fin toroïdale enveloppée deux fois par un plan théorique, créant un maillage à plusieurs dents en contact avec la surface avec la roue à vis sans fin. Cette conception augmente considérablement la capacité de charge et l'efficacité de la transmission tout en réduisant l'usure.

Les points forts techniques des réducteurs à vis sans fin à double enveloppe sont :

• Entraxes de 100 mm à 710 mm
• Couple de sortie jusqu'à 160 000 N·m
• Rapports de vitesse commençant à ati ≥ 10, avec capacité d'autoverrouillage à des rapports plus élevés
• Dimensions d'installation interchangeables avec les unités de type CAVEX®

La vis sans fin des réducteurs à vis sans fin à double enveloppe est fabriquée à partir de 20CrMnTi, cémentée et rectifiée, tandis que la roue à vis sans fin utilise du bronze à l'étain haute performance, garantissant d'excellentes propriétés antifriction et de résistance à l'usure. Le résultat est un réducteur qui offre une longue durée de vie, une fiabilité élevée et une sécurité mécanique améliorée, essentielles dans les domaines du levage, de la métallurgie, des vannes hydroélectriques et des calandres en caoutchouc.

SGR a systématiquement développé les protocoles de conception, de fabrication, d’assemblage et de test de cette technologie, dans le but de promouvoir une solution de transmission hautes performances véritablement indigène. Des composants clés personnalisés sont également disponibles sur demande.

Soutenue par la certification DNV ISO 9001, l'approbation des fournisseurs SGS et la reconnaissance en tant qu'entreprise « spécialisée, raffinée, unique et innovante » (SRII) de Shanghai, SGR reste déterminée à faire progresser la technologie des transmissions à engrenages. Que votre application exige le rendement élevé et la densité de puissance des entraînements planétaires ou la robustesse et la sécurité autobloquantes des réducteurs à vis sans fin à double enveloppe, SGR propose des solutions techniques qui fonctionnent jour après jour, dans les conditions les plus difficiles. (Auteur, SGR, Angie Zhang)
