SGR: Une introduction détaillée sur les réducteurs

En tant que dispositif de transmission mécanique clé, la fonction du réducteur est de réduire la rotation à grande vitesse de l'extrémité d'entrée (généralement une source d'alimentation telle qu'un moteur électrique ou un moteur de combustion interne) à la vitesse inférieure requise à l'extrémité de sortie à travers des structures telles que les engrenages, les engrenages de sortie, les engrenages planétaires et les bêlements cycloïdes, tout en augmentant le couple de sortie en conséquence.

Cette caractéristique rend le réducteur indispensable dans de nombreuses industries et équipements, et fait également du réducteur l'un des mécanismes les plus utilisés pour transmettre la puissance et le mouvement.

Alors, quel est le rôle d'un réducteur? Quels sont les types communs de réducteurs? Quels sont les domaines d'application spécifiques des réducteurs?

(1) Fonction du réducteur

La fonction du réducteur est de convertir la rotation à grande vitesse et le mouvement à faible torque en rotation à basse vitesse et mouvement à torque élevé. Selon la formule:

P = t * v / 9549

P: Power (KW)

V: vitesse (r / min)

T: couple (nm)

Lorsque la puissance d'entrée du moteur est constante, la vitesse est inversement proportionnelle au couple. Lorsque la vitesse diminue, le couple augmente. Dans les scénarios d'application pratiques, un couple relativement important et une vitesse relativement faible sont généralement nécessaires, et le réducteur peut fournir une telle fonction.

Par conséquent, les fonctions des réducteurs incluent principalement: la transmission de puissance, l'obtention d'une vitesse précise et l'obtention d'un grand couple de sortie.

(2) Types de réducteurs

Le réducteur est une machine relativement précise avec de nombreux types et modèles. Différents types de réducteurs ont des utilisations différentes.

Dans l'industrie de la transmission mécanique, les réducteurs peuvent généralement être divisés en réducteurs d'équipement, réducteurs d'engrenages à verres et réducteurs de vitesse planétaire selon le type de transmission; Selon le nombre d'étapes de transmission, ils peuvent être divisés en réducteurs à un étage et en plusieurs étapes; Selon la forme des engrenages, ils peuvent être divisés en réducteurs d'engrenages cylindriques, réducteurs d'engrenages conduits et réducteurs d'engrenages coniques; Selon la disposition de la transmission, ils peuvent être divisés en types étendus, types divisés et réducteurs de type coaxial.

un. Avantages et inconvénients du réducteur d'équipement cylindrique

Les réducteurs d'engrenages cylindriques sont le type le plus largement utilisé avec le plus d'applications. La rentabilité extrêmement élevée a gagné la faveur de nombreux designers.

Avantages: structure simple, réparation facile et compte tenu du facteur de prix, il est relativement bon marché et le réducteur cylindrique du matériel fonctionne plus stable.

Inconvénients: grande taille, grande surface occupée, causant des difficultés dans la conception et la disposition de l'espace de toute la machine.

né Avantages et inconvénients du réducteur de l'équipement de vers

Le principal avantage du réducteur de l'engrenage à ver est qu'il a la fonction de l'auto-verrouillage inverse, et par rapport à plusieurs autres réducteurs, il a un rapport de réduction plus important. Les arbres d'entrée et de sortie du réducteur de l'engrenage de ver ne sont pas sur le même axe, ni même sur le même plan.

Inconvénients: l'efficacité de transmission n'est pas assez élevée et la précision n'est pas très élevée.

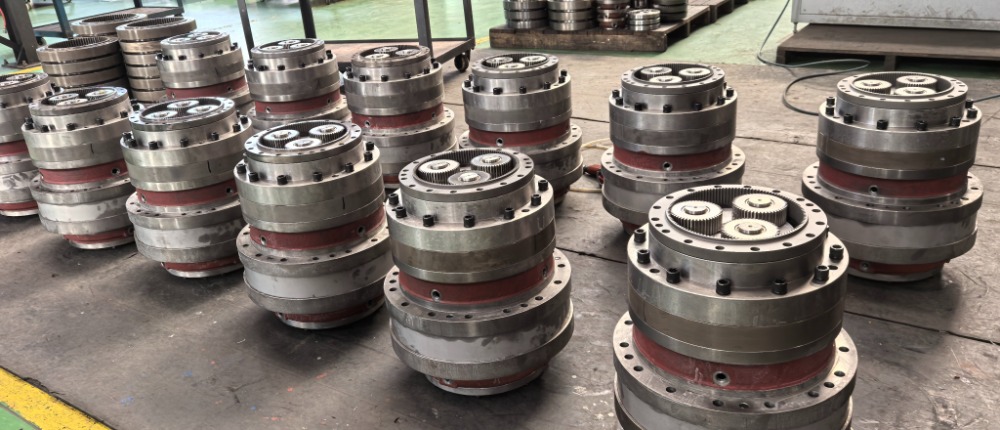

C. avantages et inconvénients des réducteurs planétaires

Avantages: La structure est relativement compacte, la dégagement de retour est faible, la précision est relativement élevée, sa durée de vie est relativement longue et elle a également les caractéristiques d'un couple de sortie important.

Inconvénients: l'excellente performance détermine qu'il est difficile à fabriquer, la structure est complexe et le prix est très élevé.

(3) Scénarios d'application du réducteur

La gamme d'applications des réducteurs est assez large, notamment: fabrication industrielle, équipement de machines à outils, machines textiles, machines de transformation des aliments, machinerie minieuse, équipement de construction navale, éolien, production hydroélectrique, système de suivi de l'industrie solaire, pompes à compensation de précision de l'industrie chimique et pharmaceutique, équipement de dispositions de dispositifs de dispositifs de dispositifs de dispositions de dispositions de dispositions de dispositions de dispositions de distribution de machines à protcher-ubage. etc.

En général, les réducteurs peuvent être trouvés dans un large éventail d'applications, de la transmission haute puissance aux petites charges et à la transmission précise d'angle. Dans les applications industrielles, les réducteurs ont les fonctions de réduction de la vitesse et d'augmentation du couple, ils sont donc largement utilisés dans l'équipement de conversion de vitesse et de couple.

C'est précisément en raison de son excellente capacité à réduire la vitesse et à augmenter le couple et sa capacité à s'adapter à diverses conditions de travail complexes que les scénarios d'application des réducteurs couvrent presque toutes les industries et équipements qui nécessitent une transmission de puissance. Les réducteurs sont en effet l'un des dispositifs mécaniques les plus utilisés. (Auteur: SGR, Angie Zhang)
