Guide de sélection professionnel des réducteurs planétaires : architecture technique, comparaison des performances et applications industrielles

Ayant passé plus d'une décennie à travailler sur des projets de réducteurs planétaires chez SGR, j'ai observé que les clients d'un large éventail d'industries, allant de l'automatisation industrielle à l'ingénierie mécanique générale, soulèvent constamment une question spécifique : comment sélectionner professionnellement un réducteur planétaire ?

C'est une excellente question. Le choix d'un réducteur a un impact direct sur les performances, l'efficacité, la fiabilité, la durée de vie et même la sécurité de l'ensemble du système mécanique. Un choix de réducteur incorrect ou inadapté peut, au mieux, conduire à un fonctionnement instable de l'équipement, à une augmentation de la consommation d'énergie et à une maintenance fréquente.

Dans le pire des cas, cela peut déclencher une panne de transmission, des arrêts de production, des incidents de sécurité et des pertes économiques importantes. Dans cet article, m'appuyant sur plus de dix ans d'expérience sur le terrain et d'assistance technique, je proposerai une approche structurée et professionnelle pour sélectionner des réducteurs planétaires, depuis les principes fondamentaux jusqu'aux applications réelles.

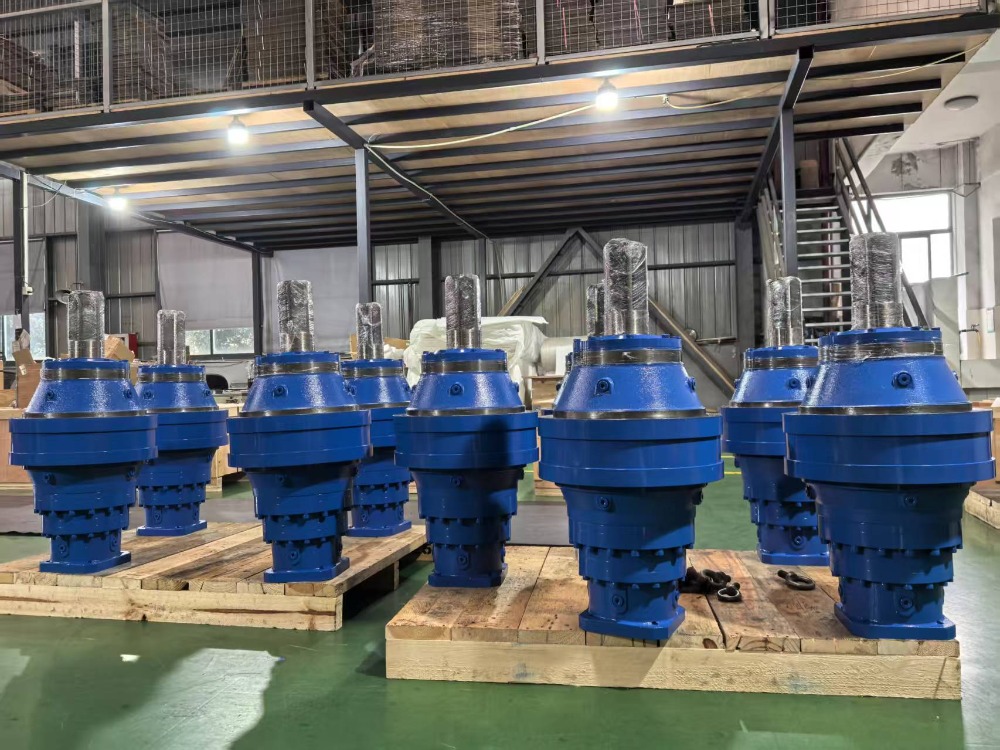

Introduction à la technologie des réducteurs planétaires

Un réducteur à engrenages planétaires tire son nom de sa similitude structurelle avec le système solaire : un engrenage solaire central, plusieurs engrenages planétaires montés sur un support rotatif et une couronne extérieure qui engrène simultanément avec toutes les planètes. Cette conception coaxiale à mailles multiples permet de répartir le couple sur plusieurs points de contact, ce qui se traduit par une capacité de partage de charge exceptionnelle.

Les principaux avantages comprennent :

• Densité de couple élevée : fournit un couple de sortie élevé dans une enveloppe compacte.
• Faible jeu : critique pour un positionnement de précision (par exemple, robotique, CNC).
• Rigidité en torsion élevée : minimise la déflexion sous charge.
• Fonctionnement fluide et silencieux : grâce à une répartition équilibrée de la force.
• Haute efficacité : généralement 95 à 98 %, réduisant le gaspillage d'énergie.

Les réducteurs planétaires modernes sont disponibles dans des configurations à un, deux ou trois étages, avec des rapports de réduction allant de 3 : 1 à plus de 500 : 1. Ils sont largement utilisés dans les systèmes d'asservissement, les machines mobiles, les convoyeurs et les applications d'énergie renouvelable, où la fiabilité, la précision et les contraintes d'espace sont importantes.

Réducteurs à engrenages planétaires par rapport aux autres réducteurs à engrenages : une analyse des performances techniques

Tous les réducteurs ne sont pas égaux. Le choix du bon type dépend des priorités des applications.

Vous trouverez ci-dessous un aperçu comparatif :

À retenir : les réducteurs planétaires offrent le meilleur équilibre entre efficacité, compacité, précision et durabilité pour la plupart des applications industrielles, ce qui en fait la solution incontournable pour les systèmes servomoteurs et dynamiques.

Spécifications critiques et critères de sélection

La sélection du bon réducteur planétaire nécessite une évaluation systématique des exigences opérationnelles et des paramètres techniques :

a) Exigences de charge et de couple

• Calculez le couple continu et le couple de pointe (accélération/démarrage).
• Appliquez un facteur de sécurité (généralement 1,5 à 2,0 pour les charges dynamiques ou de choc).

b) Taux de réduction

• Mono-étage : 3–10:1 ; En deux étapes : 15-100:1 ; Trois étapes : jusqu'à 500:1.

c) Jeu et qualité de précision

• Standard (≤15 arcmin) : Convoyeurs, mélangeurs, machines générales.
• Précision (≤5 arcmin, jusqu'à 1 arcmin) : Robotique, dispositifs médicaux, équipements semi-conducteurs.

d) Montage et intégration

• Options : montage par bride, arbre creux, entrée/sortie d'arbre ou accouplement moteur direct (IEC B5/B14).
• Les conceptions à arbre creux simplifient l'intégration avec les arbres entraînés (par exemple, les rouleaux de convoyeur).

e) Conditions environnementales

• Indice IP : IP65/IP66 pour les environnements extérieurs, lavables ou poussiéreux.
• Lubrification : Graisse à vie pour travaux légers ; bain d'huile ou lubrification forcée pour charges lourdes continues.
• Matériau : Boîtiers en acier inoxydable ou revêtus pour environnements corrosifs (alimentaire, marin, chimique).

f) Fonctionnalités supplémentaires

• Des freins intégrés (pour les axes verticaux), des encodeurs, des limiteurs de couple ou des mécanismes anti-jeu peuvent être essentiels.
• Vérifiez toujours la compatibilité avec la marque de votre moteur et consultez le rapport cyclique du fabricant pour éviter une surcharge thermique.

Applications avancées dans l'industrie moderne

Les réducteurs planétaires favorisent l’innovation dans tous les secteurs :

• Automatisation industrielle : alimenter les articulations de robots à 6 axes et les systèmes de sélection et de placement en triangle où une répétabilité <0,1 mm est requise.
• Énergie renouvelable : piloter des trackers solaires avec une durée de vie de 25 ans et gérer des charges de vent variables dans des éoliennes de taille moyenne.
• Machines mobiles : utilisées dans les entraînements de rotation des excavatrices et les unités de traction AGV pour une tolérance élevée aux charges de choc.
• Manutention des matériaux : les convoyeurs à bande et les systèmes de stockage automatisés bénéficient d'une efficacité élevée et d'une conception compacte.
• Navires marins et environnementaux : des bateaux de tourisme aux navires de nettoyage des rivières, les entraînements planétaires permettent une propulsion et un fonctionnement du treuil silencieux et fiables.
• Domaines émergents : les équipements électriques de soutien au sol, les chargeurs miniers alimentés par batterie et les exosquelettes portables s'appuient de plus en plus sur des systèmes planétaires légers et à haute densité de puissance.

Le choix d'un réducteur planétaire n'est pas une décision de base, c'est un choix d'ingénierie stratégique. En tant que personne ayant pris en charge des milliers d'applications chez SGR, j'ai pu constater par moi-même comment le bon réducteur améliore les performances, tandis que le mauvais devient un goulot d'étranglement. En comprenant la technologie, en comparant objectivement les alternatives et en alignant les spécifications sur les exigences du monde réel, les ingénieurs peuvent garantir des performances, une longévité et un coût total de possession optimaux du système. À l’ère de l’automatisation, de l’électrification et de la fabrication intelligente, la maîtrise de la sélection des réducteurs n’est plus facultative : elle est essentielle. (Auteur, SGR, Angie Zhang)

Référence :

Transmission et convoyage industriels, Société d'édition Transcon

Livres techniques d'une sélection, Institut Pratt. Bibliothèque

Génie Industriel, Société d'édition McGraw-Hill
