Maîtrise de la conception modulaire : intégration de servomoteurs avec réducteurs à vis sans fin et automatisation compacte

Le ** engrenage planétaire à vis sans fin ** représente une fusion d'une réduction à rapport élevé (depuis l'étage à vis sans fin) et d'une densité de couple élevée (depuis l'étage planétaire). Pour l'automatisation et la robotique, le principal défi technique ne réside pas seulement dans la conception des engrenages eux-mêmes, mais également dans l'intégration transparente, compacte et standardisée avec une variété de moteurs d'entraînement. Atteindre une efficacité élevée Intégration de servomoteurs avec des réducteurs à vis sans fin exige une **conception d'engrenage planétaire à vis sans fin** robuste utilisant des interfaces standardisées et un volume d'assemblage minimal.

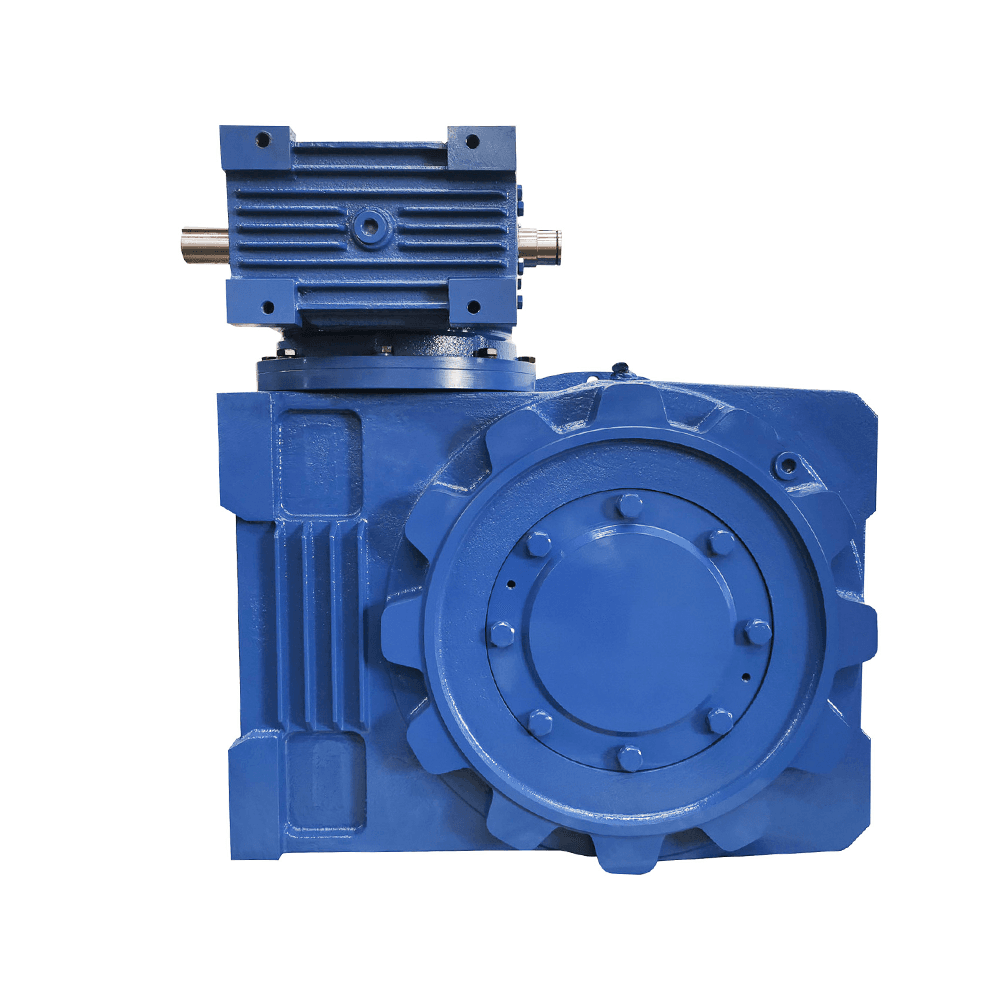

Réducteur à vis sans fin toroïdal à deux étages

La nécessité de la modularité : principes de Conception modulaire d'engrenages planétaires à vis sans fin

L'architecture modulaire permet aux fournisseurs B2B de configurer rapidement des réducteurs pour répondre à diverses spécifications de moteurs sans concevoir de nouveaux boîtiers pour chaque commande.

Interfaces standardisées pour la polyvalence

• **Composants clés de l'interface :** La modularité est obtenue en segmentant le carter de la boîte de vitesses en blocs fonctionnels, plus particulièrement la bride de l'adaptateur moteur (entrée) et la configuration bride/arbre de sortie.
• **Flexibilité :** Cela permet au mécanisme principal **d'engrenage à vis sans fin planétaire** de rester inchangé pendant que le bloc d'entrée est permuté pour accepter différentes tailles de châssis de moteur (par exemple, NEMA 23, 34 ou diverses tailles CEI) de n'importe quel fabricant.

Avantages de l'architecture modulaire dans la gestion des stocks

Du point de vue de la fabrication et des achats, la modularité réduit considérablement la complexité. Les fournisseurs peuvent conserver un stock de réducteurs de base et un plus petit inventaire de brides d'adaptateur pré-usinées, accélérant ainsi les délais de livraison par rapport aux solutions non modulaires usinées sur mesure.

Table d'intégration modulaire ou personnalisée

Intégration côté entrée : Brides d'adaptation moteur normalisées pour réducteurs

L’adaptateur moteur est la clé de voûte de l’intégration. Sa conception dicte à la fois la compatibilité mécanique et la précision de la transmission.

Définition des normes de brides d'adaptateur et de couplage (par exemple, CEI/NEMA)

• **Normalisation des brides :** Brides d'adaptation moteur normalisées pour réducteurs doit être strictement conforme aux normes de dimensionnement internationales (par exemple, IEC B5 ou NEMA C-Face). Cela garantit l’interchangeabilité mécanique entre les moteurs de différents fournisseurs mondiaux.
• **Conception de l'accouplement :** L'accouplement interne doit s'adapter à la rainure de clavette ou à la cannelure de l'arbre moteur, utilisant souvent un mécanisme de verrouillage par friction ou de moyeu de serrage. L'accouplement doit transmettre de manière fiable tout le couple d'entrée tout en amortissant les vibrations mineures et en assurant l'alignement axial.

Stratégies pour obtenir une concentricité moteur-boîte de vitesses optimale

La concentricité, ou l'alignement de l'arbre du moteur et de l'arbre d'entrée de la boîte de vitesses, est vitale. Un mauvais alignement accélère l’usure des roulements et génère du bruit. L'usinage de précision de la bride de l'adaptateur et l'utilisation de pilotes de centrage (tourillons de positionnement) sont des stratégies non négociables pour minimiser le faux-rond radial et obtenir l'alignement élevé requis pour un fonctionnement fluide dans les applications à grande vitesse.

Atteindre la densité : le Réducteur planétaire compact à vis sans fin pour la robotique

Dans le domaine de l'automatisation, en particulier en robotique et en manutention, la taille et le poids sont des contraintes de performance critiques. L'hybride **à engrenage planétaire à vis sans fin** offre ici intrinsèquement des avantages.

L’avantage d’économiser de l’espace de la structure hybride ver-planétaire

• **Avantages de l'engrenage à vis sans fin :** Le premier étage (à vis sans fin) offre des taux de réduction élevés dans un agencement compact et perpendiculaire, ce qui réduit considérablement la longueur axiale de l'ensemble de l'unité par rapport à un système planétaire en ligne à plusieurs étages.
• **Avantages planétaires :** Le deuxième étage (planétaire) garantit la densité de couple élevée requise pour la sortie, faisant de l'**engrenage à vis sans fin planétaire** un idéal Réducteur planétaire compact à vis sans fin pour la robotique où l'espace est limité.

Ingénierie du boîtier pour un volume minimal et de faibles vibrations

Efficace Réducteur planétaire compact à vis sans fin pour la robotique la conception nécessite une analyse par éléments finis (FEA) pour minimiser les matériaux du boîtier tout en conservant une rigidité élevée. La forme du boîtier est conçue pour maximiser la dissipation thermique et fournir un support rigide aux roulements internes, minimisant ainsi la déflexion sous charge maximale et garantissant les faibles caractéristiques de vibrations essentielles à une automatisation de précision.

Synergie de performances : Optimisation de l'entraînement à vis sans fin planétaire pour l'automatisation

L'intégration doit améliorer, et non nuire, les performances globales du système.

Contrôle du jeu et rigidité en torsion dans les systèmes intégrés

• **Backlash :** Pour une automatisation de précision, un faible jeu est essentiel. La qualité du couplage d'entrée et de l'adaptateur affecte directement le jeu mesuré du système. Les **engrenages planétaires à vis sans fin** conçus pour l'automatisation comportent un usinage à tolérances serrées pour obtenir un jeu inférieur à 5 minutes d'arc.
• **Rigidité :** Une rigidité en torsion élevée dans l'ensemble du système intégré (arbre du moteur, accouplement et entrée de la boîte de vitesses) est requise pour garantir une transmission précise et instantanée du couple, ce qui constitue un objectif clé de Optimisation de l'entraînement à vis sans fin planétaire pour l'automatisation .

Gestion thermique dans Intégration de servomoteurs avec des réducteurs à vis sans fin

L'étage à vis sans fin génère intrinsèquement plus de chaleur en raison du frottement de glissement. Efficace Intégration de servomoteurs avec des réducteurs à vis sans fin doit en tenir compte en utilisant des composés de transfert thermique à l'interface de la bride de l'adaptateur et en optimisant la surface du boîtier pour gérer l'augmentation de la température, préservant ainsi la durée de vie du lubrifiant pour engrenages et des joints du moteur.
