Réducteur planétaire vs réducteur à vis sans fin : quel est le meilleur ?

Lors de la sélection d'une boîte de vitesses pour les machines industrielles lourdes, les ingénieurs et les fabricants d'équipements comparent souvent deux solutions de transmission courantes : réducteurs planétaires et réducteurs à vis sans fin .

Les deux peuvent fournir un couple et une réduction de vitesse élevés, mais leurs principes de transmission, leur efficacité, leur densité de couple et leurs scénarios d'application sont très différents.

Alors, quel est le meilleur : un réducteur planétaire ou un réducteur à vis sans fin ?

La réponse dépend des exigences spécifiques de votre équipement. Si votre application privilégie un couple élevé, un rendement élevé, une taille compacte et un fonctionnement continu, un réducteur planétaire à couple élevé est généralement le meilleur choix. Si votre équipement nécessite des rapports de réduction élevés, un fonctionnement à basse vitesse ou des caractéristiques d'autoverrouillage, une boîte de vitesses à vis sans fin peut être plus adaptée.

Cet article compare les réducteurs planétaires et les réducteurs à vis sans fin en termes de structure, de performances, d'applications et de critères de sélection pour vous aider à choisir le bon réducteur industriel.

Quelle est la différence entre un réducteur planétaire et un réducteur à vis sans fin ?

La plus grande différence réside dans leurs structures de transmission.

Un réducteur planétaire se compose principalement d'un engrenage solaire, de plusieurs engrenages planétaires, d'une couronne dentée et d'un porte-satellites. Plusieurs engrenages planétaires s'engagent simultanément avec le planétaire et la couronne dentée, permettant à la charge transmise d'être répartie sur plusieurs mailles d'engrenage.

Cette structure confère aux réducteurs planétaires un rapport couple/taille élevé et les rend particulièrement adaptés aux applications lourdes où l'espace d'installation est limité.

Une boîte de vitesses à vis sans fin, quant à elle, utilise une vis sans fin et une roue à vis sans fin pour transmettre la puissance. La vis sans fin entraîne la roue à vis sans fin par contact glissant, offrant des taux de réduction élevés dans une structure relativement compacte.

Les réducteurs à vis sans fin sont particulièrement utiles lorsqu'une sortie à faible vitesse, des rapports de réduction élevés, un fonctionnement fluide ou des caractéristiques d'autoverrouillage sont importants.

Par conséquent, les deux types de boîtes de vitesses ne sont pas des substituts directs dans toutes les applications. Le bon choix dépend des exigences de couple, de vitesse, d'efficacité, d'installation et de sécurité de la machine.

Réducteur planétaire et réducteur à vis sans fin : principales différences de performances

Capacité de couple

Pour les applications lourdes nécessitant un couple de sortie élevé, les réducteurs planétaires présentent un avantage significatif.

La structure de transmission planétaire répartit la charge entre plusieurs engrenages planétaires, réduisant ainsi la charge supportée par une dent d'engrenage individuelle. Cela permet aux réducteurs planétaires d'atteindre une capacité de couple élevée tout en conservant un boîtier relativement compact.

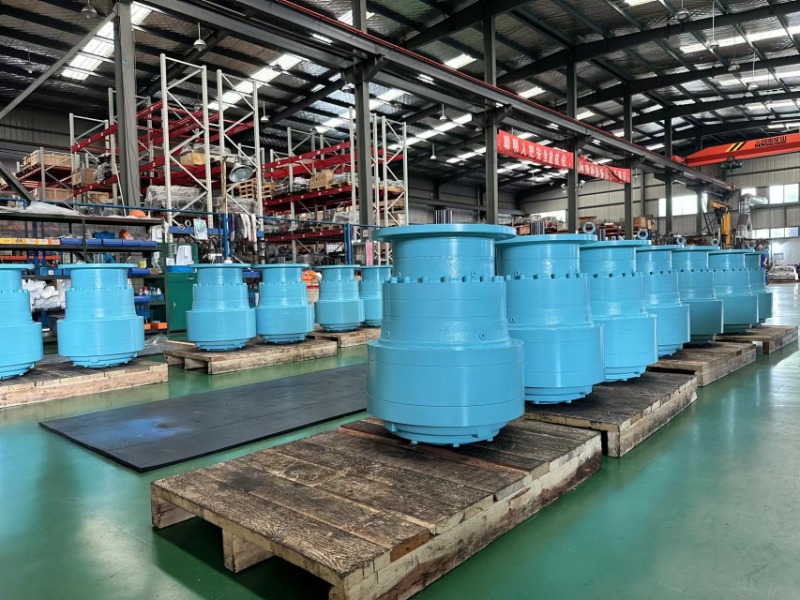

La gamme de réducteurs planétaires à couple élevé de SGR est conçue pour les applications exigeantes telles que les équipements de forage, les grues, les machines minières et autres équipements industriels lourds.

Les réducteurs à vis sans fin peuvent également fournir un couple élevé, en particulier à basse vitesse, mais leur contact glissant génère plus de friction et de chaleur. Cela peut devenir un facteur limitant dans les applications nécessitant une puissance continue élevée et de longues heures de fonctionnement.

Efficacité de transmission

L'efficacité est une autre différence majeure.

Les réducteurs planétaires offrent généralement une efficacité mécanique élevée car leurs engrenages fonctionnent principalement par contact roulant et répartissent la charge sur plusieurs maillages d'engrenages.

Les réducteurs à vis sans fin reposent sur un contact glissant entre la vis sans fin et la roue à vis sans fin. En conséquence, leur efficacité est généralement inférieure, notamment à des taux de réduction élevés.

Pour les équipements fonctionnant en continu pendant des milliers d’heures par an, la différence d’efficacité peut affecter directement la consommation d’énergie et les coûts d’exploitation.

Par conséquent, pour les équipements industriels fonctionnant 24h/24 et 7j/7, les entraînements haute puissance, les convoyeurs, les équipements de forage et autres machines à forte consommation d'énergie, un réducteur planétaire est souvent un choix plus efficace.

Rapport de réduction

Les réducteurs à vis sans fin présentent un avantage important lorsqu'un rapport de réduction très élevé est requis.

Une boîte de vitesses à vis sans fin peut atteindre un rapport de réduction important dans un agencement relativement compact, ce qui la rend adaptée aux applications nécessitant des vitesses de sortie très faibles.

Les réducteurs planétaires peuvent également atteindre des rapports de réduction élevés grâce à plusieurs étages, mais l'ajout d'étages augmente la longueur et la complexité de la boîte de vitesses.

Par conséquent, si vous avez besoin d'un rapport très élevé et d'une faible vitesse, un réducteur à vis sans fin convient. Si vous avez besoin d'un couple élevé et d'un rendement élevé, un réducteur planétaire convient.

Quelle boîte de vitesses est la meilleure pour les applications lourdes ?

Pour les applications à usage intensif, la réponse dépend de ce que « usage intensif » signifie pour la machine.

Si robustesse signifie couple élevé, charges de choc, fonctionnement continu, densité de puissance élevée et rendement élevé, un réducteur planétaire est généralement la solution la plus solide.

Les applications typiques incluent : les plates-formes de forage électriques, les plates-formes de forage hydrauliques, les machines minières, les machines de construction, les grues et les équipements de levage, les équipements éoliens, les systèmes d'entraînement sur chenilles et les convoyeurs robustes.

Ces machines subissent souvent un couple de démarrage élevé, des changements de charge fréquents, des charges d'impact et de longs cycles de fonctionnement. La structure de partage de charge des réducteurs planétaires offre une excellente capacité de couple et une excellente stabilité opérationnelle.

Toutefois, les réducteurs à vis sans fin ne doivent pas être considérés comme inappropriés pour l’industrie lourde.

Une boîte de vitesses à vis sans fin peut constituer un excellent choix lorsque l'application nécessite des rapports de réduction élevés, une sortie à faible vitesse, une transmission à angle droit ou un comportement autobloquant.

Par exemple, les solutions de réducteurs à vis sans fin lourds de SGR sont conçues pour les applications où l'auto-verrouillage et un fonctionnement stable à basse vitesse sont importants.

Réducteur planétaire ou réducteur à vis sans fin : lequel choisir ?

Une simple comparaison peut aider les ingénieurs à prendre une première décision :

Le tableau doit être traité comme une comparaison technique générale. Les performances réelles dépendent de la conception de la boîte de vitesses, du rapport, de la lubrification, de la charge, de la vitesse et des conditions de fonctionnement.

Comment choisir la bonne boîte de vitesses ?

Avant d'acheter un réducteur planétaire ou un réducteur à vis sans fin, les fabricants d'équipements doivent évaluer plusieurs paramètres clés.

Couple de sortie

Calculez le couple continu requis ainsi que le couple de pointe et de démarrage. Pour les équipements soumis à des charges de choc ou à des démarrages et arrêts fréquents, un facteur de service approprié doit également être pris en compte.

Rapport de réduction

Déterminez les vitesses d’entrée et de sortie requises.

Si l'équipement nécessite un rapport de réduction extrêmement élevé et une vitesse de sortie très faible, une boîte de vitesses à vis sans fin peut constituer une solution plus simple.

Si un couple et une efficacité élevés sont plus importants, un réducteur planétaire à plusieurs étages peut être plus approprié.

Temps de fonctionnement

Pour les équipements à service continu, l’efficacité de la transmission et les performances thermiques sont particulièrement importantes.

Un réducteur planétaire peut être avantageux pour les équipements fonctionnant en continu car son rendement élevé contribue à réduire les pertes d’énergie et la génération de chaleur.

Espace d'installation

Si la machine présente des limites d'espace strictes, la densité de couple doit être prise en compte.

Les réducteurs planétaires fournissent un couple élevé dans une structure compacte, ce qui les rend adaptés aux machines mobiles, aux équipements de forage, aux entraînements sur chenilles et à d'autres applications dans des espaces restreints.

Exigences d'auto-verrouillage

Si la boîte de vitesses doit empêcher la rotation inverse après l'arrêt du moteur, une boîte de vitesses à vis sans fin peut être préférable en fonction du rapport et de la conception spécifique.

Cependant, l'autoverrouillage ne doit pas automatiquement être considéré comme un substitut à un frein mécanique lorsque les règles de sécurité exigent un maintien positif de la charge.

Solutions de réducteurs planétaires et à vis sans fin SGR

Choisir entre un réducteur planétaire et un réducteur à vis sans fin ne signifie pas nécessairement choisir entre deux produits concurrents. Pour un fabricant de boîtes de vitesses expérimenté, les deux technologies de transmission peuvent être utiles en fonction des exigences de la machine.

SGR propose à la fois des réducteurs planétaires à couple élevé et des réducteurs à vis sans fin industriels, permettant aux clients de sélectionner l'architecture de transmission appropriée pour leur équipement.

Les réducteurs planétaires SGR se concentrent sur une densité de couple élevée, une transmission de puissance efficace, une conception compacte et un fonctionnement intensif, tandis que ses solutions de réducteurs à vis sans fin sont conçues pour les applications nécessitant des rapports de réduction élevés, une sortie stable à basse vitesse et des caractéristiques d'autoverrouillage.

SGR développe également des solutions combinées de transmission planétaire et à vis sans fin pour des applications nécessitant les avantages des deux technologies. Son réducteur combiné planétaire et vis sans fin peut combiner l'efficacité de transmission élevée des engrenages planétaires avec les caractéristiques autobloquantes des engrenages à vis sans fin à rapport élevé.

Pour les fabricants de machines OEM, la sélection des boîtes de vitesses peut également être personnalisée en fonction du type de moteur, du couple de sortie, du rapport de réduction, de la configuration de montage, de la conception de l'arbre et de l'environnement d'exploitation.

Alors, réducteur planétaire vs réducteur à vis sans fin : quel est le meilleur ?

Il n’existe pas de réponse unique pour chaque candidature.

Choisissez un réducteur planétaire à couple élevé lorsque votre équipement l'exige : couple de sortie élevé, rendement élevé, dimensions compactes, forte résistance aux chocs et fonctionnement intensif continu.

Choisissez une boîte de vitesses à vis sans fin lorsque votre équipement est prioritaire : rapports de réduction très élevés, sortie à faible vitesse, transmission à angle droit, fonctionnement fluide et caractéristiques d'autoverrouillage.

Pour les machines industrielles exigeantes, la meilleure boîte de vitesses n’est pas nécessairement celle offrant le couple le plus élevé ou le prix initial le plus bas. La bonne solution est celle qui correspond à l’ensemble des conditions de fonctionnement de la machine.

En tant que fabricant expérimenté de boîtes de vitesses industrielles, SGR propose des solutions de transmission planétaires, à vis sans fin et combinées pour les équipements de forage, les machines minières, les grues, l'énergie éolienne, les convoyeurs, les machines de construction et d'autres applications industrielles.

En évaluant ensemble le couple, la vitesse, le rapport, l'efficacité, l'espace d'installation, les caractéristiques de charge et l'environnement de fonctionnement, les fabricants d'équipements peuvent sélectionner une boîte de vitesses qui offre des performances fiables et une valeur à long terme. (Auteur, SGR, Angie Zhang)
