Comment choisir les réducteurs Planet pour les machines industrielles, la robotique, les systèmes automobiles et les applications à couple élevé

Les machines industrielles, la robotique et les systèmes automobiles reposent tous sur des composants capables de transmettre un couple élevé dans un encombrement compact, et peu d'assemblages mécaniques le font aussi efficacement qu'un boîte de vitesses planétaire . Ce guide explique le fonctionnement de ces systèmes d'engrenages, les types disponibles et les éléments à peser lors de la sélection d'un système pour une application exigeante.

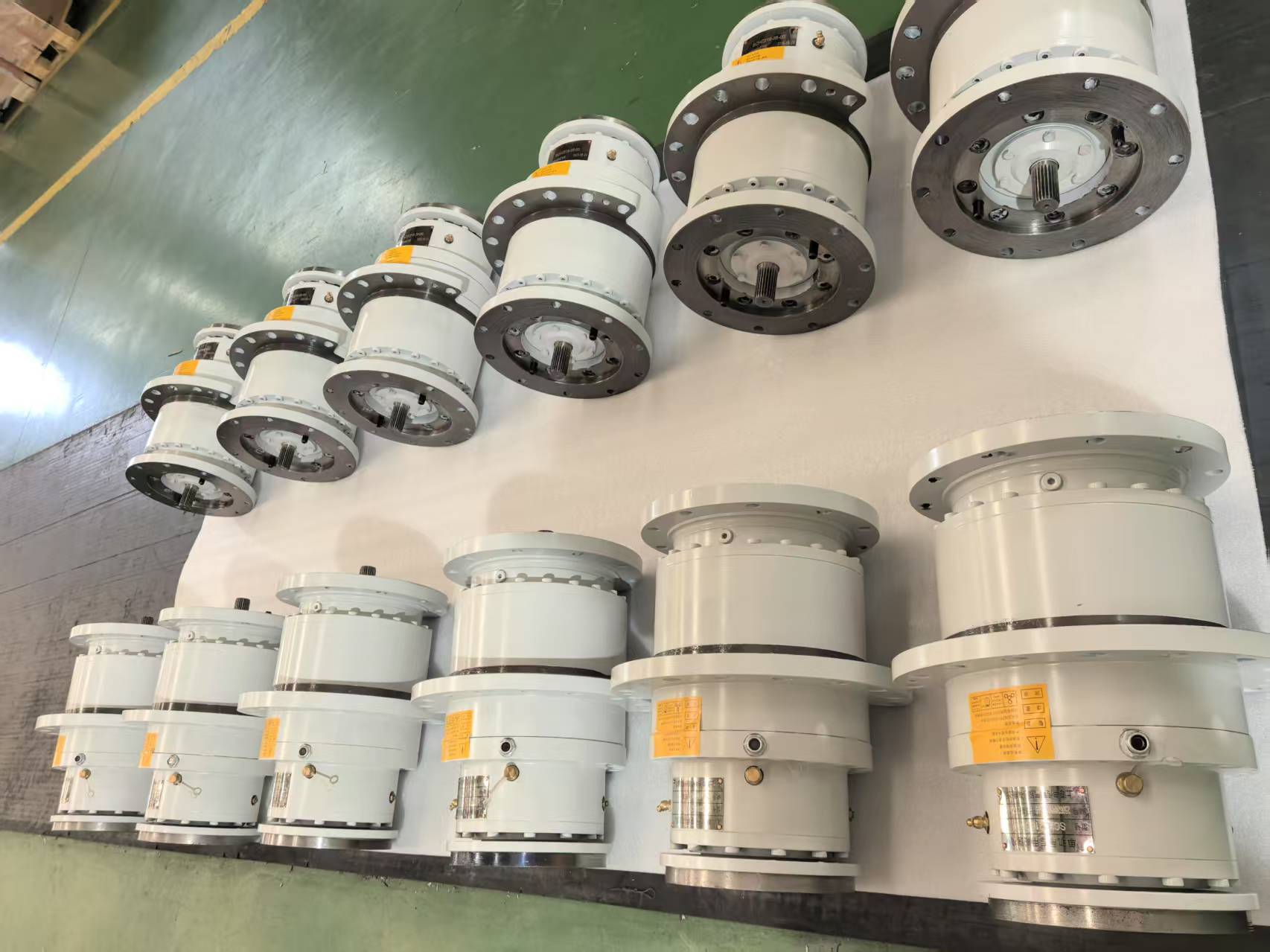

Qu'est-ce qu'un réducteur planétaire et comment fonctionne un système d'engrenage planétaire ?

Un réducteur planétaire, également appelé réducteur planétaire, est un mécanisme de réduction ou d'augmentation de vitesse construit autour de trois composants principaux : un engrenage planétaire central, un ensemble d'engrenages planétaires qui gravitent autour de lui et une couronne extérieure avec des dents internes sur lesquelles les engrenages planétaires s'engrènent. Les engrenages planétaires sont maintenus en place par un support rotatif et, en fonction du composant fixe, de celui entraîné et de la sortie, l'ensemble peut produire une large gamme de rapports de réduction dans un boîtier très compact.

La structure du système d’engrenage planétaire est ce qui donne à cette conception ses caractéristiques déterminantes. Étant donné que plusieurs engrenages planétaires partagent simultanément la charge transmise, plutôt qu'une seule paire d'engrenages transportant la totalité du couple comme dans un simple train d'engrenages, la charge est répartie sur plusieurs points de contact à la fois. Cet agencement de couronnes dentées planétaires à engrenages planétaires est essentiel pour permettre aux systèmes de boîtes de vitesses de transmission de couple d'atteindre une capacité élevée sans nécessiter un boîtier proportionnellement grand. Le résultat est un mécanisme de réduction à engrenages compact qui s'adapte aux applications où l'espace est limité mais où les demandes de couple sont élevées.

Quels sont les principaux types de réducteurs planétaires ?

Les réducteurs planétaires sont classés principalement en fonction du nombre d'étages de réduction, de l'orientation de leur arbre et du niveau de précision requis pour l'application.

Réducteur planétaire à un étage

Un réducteur planétaire à un étage utilise un ensemble d'engrenages solaires, planétaires et annulaires pour obtenir un rapport de réduction modéré. Cette configuration est compacte et efficace, et elle est généralement choisie lorsque le rapport requis se situe dans la plage qu'un seul train d'engrenages peut pratiquement fournir.

Réducteur planétaire à plusieurs étages

Un réducteur planétaire à plusieurs étages connecte deux ou plusieurs trains planétaires en série, la sortie d'un étage entraînant l'entrée du suivant. Cela permet des taux de réduction globaux beaucoup plus élevés qu'une conception à un seul étage, bien que cela ajoute de la longueur et un jeu supplémentaire à chaque étage supplémentaire.

Réducteur planétaire en ligne

Un réducteur planétaire en ligne maintient les arbres d'entrée et de sortie sur le même axe, ce qui simplifie le couplage aux moteurs et aux équipements entraînés et constitue l'une des configurations les plus courantes dans l'automatisation industrielle.

Réducteur planétaire à angle droit

Un réducteur planétaire à angle droit intègre un étage d'engrenage conique ou hypoïde pour rediriger la transmission de puissance de quatre-vingt-dix degrés, ce qui est utile lorsque les contraintes d'espace ou les exigences d'aménagement ne permettent pas un agencement en ligne.

Réducteur planétaire de précision

Un réducteur planétaire de précision est fabriqué selon des tolérances plus strictes, spécifiquement pour minimiser le jeu et les erreurs de positionnement, ce qui le rend adapté aux applications de contrôle de mouvement et de robotique où la précision compte autant que la capacité de couple.

Où les réducteurs planétaires sont-ils couramment utilisés ?

Les réducteurs planétaires apparaissent dans un large éventail d'industries où une combinaison de couple élevé, de taille compacte et de transmission de puissance fiable est requise.

Utilisations des machines d'automatisation industrielle réducteurs planétaires largement dans les axes servocommandés, les tables d'indexation et les équipements d'emballage, où un contrôle précis du mouvement et un positionnement reproductible sont essentiels. Les systèmes d'entraînement robotiques dépendent de réducteurs planétaires pour l'actionnement des articulations, car les bras robotiques ont besoin d'une densité de couple élevée dans un petit boîtier pour que l'ensemble du bras reste léger et réactif. Les applications de boîtes de vitesses des systèmes à bande transporteuse privilégient les conceptions planétaires lorsqu'une unité d'entraînement compacte doit gérer des charges variables sur de longues heures de fonctionnement. Les systèmes de transmission automobile utilisent des trains planétaires à l'intérieur des transmissions automatiques pour obtenir plusieurs rapports de démultiplication sans un grand nombre de paires d'engrenages séparées. Les unités d'entraînement des machines de construction, y compris celles des excavatrices et des grues, s'appuient sur des transmissions finales planétaires pour fournir le couple élevé nécessaire au levage et au mouvement de charges lourdes dans des boîtiers compacts montés directement sur la roue ou la chenille.

Quelles propriétés de performance un réducteur planétaire doit-il offrir ?

Un réducteur planétaire bien conçu doit équilibrer la capacité de couple, la précision et l'efficacité mécanique en fonction des exigences les plus importantes de l'application.

Les performances de la boîte de vitesses à densité de couple élevée proviennent directement de la nature de partage de charge de l'agencement planétaire, où plusieurs maillages d'engrenages fonctionnent en parallèle plutôt qu'une seule paire supportant la pleine charge. La conception précise des engrenages à faible jeu est particulièrement importante dans les applications de contrôle de mouvement, où tout jeu de rotation entre l'entrée et la sortie se traduit directement par une erreur de positionnement. La transmission de puissance à haut rendement est influencée par la qualité des dents d'engrenage, la lubrification et la sélection des roulements, puisque chaque étage ou point de maillage supplémentaire introduit une certaine perte mécanique. Le comportement fluide du système d'engrenages à rotation, ce qui signifie un minimum de vibrations et une vitesse de sortie constante, dépend de la précision de fabrication et de l'alignement correct entre le soleil, la planète et la couronne dentée.

Comment est fabriqué un réducteur planétaire ?

La fabrication d'un réducteur planétaire implique une séquence d'étapes d'usinage de précision, de traitement thermique et d'assemblage conçues pour obtenir des tolérances serrées sur tous les composants de l'engrenage.

Chacune de ces étapes contribue aux performances finales de la boîte de vitesses, et sauter ou précipiter une étape, notamment le traitement thermique ou l'étalonnage de l'alignement, a tendance à se manifester plus tard par une usure prématurée ou un jeu excessif en service.

Comment un réducteur planétaire se compare-t-il aux autres types de réducteurs ?

Les réducteurs planétaires sont l'une des nombreuses approches de réduction à engrenages, et leur comparaison avec des conceptions alternatives permet de clarifier quand une configuration planétaire est le meilleur choix.

Une comparaison entre un réducteur planétaire et un réducteur à vis sans fin se résume généralement à la densité et à l'efficacité du couple par rapport à la capacité d'autoverrouillage. Les réducteurs à vis sans fin offrent un fort comportement autobloquant au prix d'un rendement moindre, car le contact glissant entre la vis sans fin et la roue génère plus de friction que le contact roulant dans un train épicycloïdal. La comparaison des réducteurs planétaires et hélicoïdaux est quelque peu différente, car les réducteurs hélicoïdaux peuvent également atteindre un rendement élevé, mais les conceptions planétaires offrent généralement un encombrement plus réduit pour un couple nominal équivalent en raison de leur disposition d'engrenages à partage de charge.

La comparaison des réducteurs à engrenages entre ces systèmes dépend en fin de compte de la priorité de l'application. Là où la comparaison de la densité de couple favorise les conceptions planétaires, c'est dans les installations à espace limité telles que les joints robotiques ou les entraînements intégrés aux roues, tandis que les réducteurs à vis sans fin et hélicoïdaux restent courants dans les applications où le coût, la simplicité ou le comportement autobloquant l'emportent sur les avantages d'une disposition planétaire compacte.

Quels sont les problèmes ou limites courants des réducteurs planétaires ?

Les réducteurs planétaires sont mécaniquement robustes, mais ils ne sont pas à l’abri de l’usure et des problèmes de fonctionnement, en particulier dans des cycles de service exigeants.

Les problèmes d'usure des roulements des boîtes de vitesses se développent au fil du temps, à mesure que les roulements planétaires ou les rouleaux à aiguilles subissent des charges cycliques répétées, et cette usure peut éventuellement augmenter le jeu et réduire la précision du positionnement. Les problèmes de lubrification des systèmes d'engrenages sont une cause courante d'usure prématurée, car un lubrifiant inadéquat ou dégradé augmente la friction et la chaleur au niveau des points d'engrenage et des surfaces de roulement. Les symptômes de bruit et de vibration des boîtes de vitesses indiquent souvent des problèmes en développement tels que l'usure des dents d'engrenage, des roulements endommagés ou une panne de lubrification, et la surveillance de ces symptômes peut aider à détecter les problèmes avant qu'une panne ne se produise. Les conditions de désalignement des engrenages planétaires, qu'il s'agisse d'une erreur d'installation ou d'une déflexion de l'arbre sous charge, peuvent entraîner une répartition inégale de la charge sur les engrenages planétaires et accélérer l'usure de dents spécifiques. Les situations de surcharge des boîtes de vitesses se produisent lorsque les demandes de couple dépassent la capacité nominale de l'unité, ce qui peut entraîner une rupture de dent, une défaillance de roulement ou une déformation du support dans les cas graves.

Comment choisir le bon réducteur planétaire ?

La sélection du bon réducteur planétaire nécessite d'adapter plusieurs paramètres techniques aux exigences spécifiques de l'application plutôt que de choisir uniquement en fonction de la taille ou du coût.

Un processus de sélection méthodique commence généralement par la définition du couple de sortie et de la vitesse requis, puis par la réduction des options de rapport, et enfin par la confirmation que la configuration de montage et l'évaluation environnementale conviennent à l'installation. Sauter l'une de ces étapes augmente le risque de sélectionner une boîte de vitesses sous-dimensionnée pour les charges de pointe ou inadaptée à la plage de vitesse du moteur d'entraînement.

Quelle est la future tendance de la technologie des réducteurs planétaires ?

La technologie des réducteurs planétaires continue d’évoluer parallèlement aux tendances plus larges en matière d’automatisation, de fabrication de précision et d’ingénierie des matériaux.

Les variateurs d'automatisation compacts intègrent de plus en plus le moteur, la boîte de vitesses et l'électronique de commande dans un seul boîtier, réduisant ainsi la complexité de l'installation tout en conservant les avantages de densité de couple des conceptions planétaires. Les systèmes de boîtes de vitesses intelligents de surveillance de l'état utilisent des capteurs intégrés pour suivre les vibrations, la température et l'état de lubrification, permettant ainsi aux équipes de maintenance d'identifier les problèmes en développement avant qu'ils n'entraînent des temps d'arrêt imprévus. La conception d'engrenages à faible bruit est devenue une priorité croissante à mesure que les équipements automatisés évoluent dans des environnements partagés avec les travailleurs humains, ce qui entraîne des améliorations dans la conception des profils de dents et la précision de fabrication. L'ingénierie avancée des matériaux pour les engrenages, notamment une sélection d'alliages et des traitements de surface améliorés, prolonge la durée de vie des engrenages et permet des couples plus élevés dans la même enveloppe physique. Ensemble, ces développements laissent entrevoir des réducteurs planétaires plus intelligents, plus compacts et mieux adaptés aux exigences des systèmes automatisés modernes.

FAQ

Qu'est-ce qu'un réducteur planétaire ?

Un réducteur planétaire est un mécanisme de réduction à engrenages construit autour d'un engrenage solaire central, d'engrenages planétaires en orbite et d'une couronne extérieure, conçu pour transmettre un couple élevé dans un boîtier compact.

A quoi sert le réducteur planétaire ?

Un réducteur planétaire est utilisé pour réduire la vitesse et augmenter le couple entre un moteur et un équipement entraîné, généralement dans la robotique, l'automatisation industrielle, les transmissions automobiles et les machines lourdes.

Comment fonctionne un système d'engrenage planétaire ?

Un système d'engrenages planétaires fonctionne en faisant engrener simultanément des engrenages planétaires avec un engrenage solaire central et une couronne extérieure, le support, l'engrenage solaire ou la couronne servant d'entrée, de sortie ou d'élément fixe selon la configuration.

Quels sont les avantages du réducteur planétaire ?

Les avantages d'un réducteur planétaire incluent une densité de couple élevée, une taille compacte par rapport à la capacité de couple, un alignement d'arbre coaxial et un partage de charge sur plusieurs maillages d'engrenages.

Réducteur planétaire ou à vis sans fin, quel est le meilleur ?

Ni l’un ni l’autre n’est universellement meilleur, puisque les réducteurs planétaires offrent généralement un rendement et une densité de couple plus élevés, tandis que les réducteurs à vis sans fin offrent un comportement autobloquant utile dans des applications de maintien spécifiques.

Combien de temps dure un réducteur planétaire ?

La durée de vie d'un réducteur planétaire dépend de facteurs tels que les conditions de charge, l'entretien de la lubrification et l'alignement, les unités correctement entretenues offrant généralement une longue durée de vie dans les conditions nominales.
