Comment les réducteurs de vitesse planétaire sont-ils fabriqués par une usine de réducteur planétaire?

Réducteur de l'équipement planétaire est une sorte d'équipement largement utilisé dans le domaine industriel. Son processus de conception et de fabrication nécessite une ingénierie et une fabrication complexes ainsi que des connaissances mécaniques. Cependant, de nombreuses usines et entreprises industrielles qui doivent utiliser les réducteurs de matériel planétaire sont plus préoccupés par le processus de fabrication des réducteurs de l'équipement planétaire.

En tant que fabricant de boîtes de vitesses planétaires profondément impliquées dans l'industrie de la transmission mécanique depuis plus de 10 ans, SGR possède sa propre usine de réducteur de matériel planétaire, et SGR vend des réducteurs d'équipement et intégrant la recherche et le développement et la production de réducteurs de matériel planétaire. Dans cet article, je décrirai les étapes générales de la fabrication planétaire de SGR.

(1) Conception et planification du réducteur de l'équipement planétaire

Il s'agit de la première étape de la fabrication des réducteurs de matériel planétaire, pendant la phase de conception et de planification, nos concepteurs concevront le réducteur de l'équipement planétaire en fonction des performances attendues, des exigences d'application et de la demande du marché de la boîte de vitesses. Cela peut inclure la sélection du matériau approprié, le calcul du rapport d'engrenage, la détermination de la taille et de la forme du réducteur, etc.

Dans cette étape, les ingénieurs SGR utilisent généralement les modèles de conception assistée par ordinateur (CAD) pour cartographier chaque partie du système de vitesse planétaire, incluent principalement les engrenages solaires, les engrenages de la planète, la bague, le transporteur, etc.) et avant de passer à la production, les ingénieurs SGR exécutent des simulations pour tester la résistance, l'efficacité et la durabilité de la conception.

(2) Étape d'approvisionnement en matières premières

Il s'agit de la deuxième étape de la fabrication du réducteur de l'équipement planétaire, sur la base des spécifications de conception, l'usine de réducteur planétaire achètera les matières premières nécessaires. Cela peut inclure divers métaux, tels que les bandes magnétiques (pour la fabrication de vitesses et autres composants) et les plastiques (pour la fabrication de boîtiers ou d'autres pièces non métalliques).

Les matières premières des réducteurs de l'équipement planétaire ont un impact direct et important sur leur qualité et leurs performances. Le choix du bon matériau peut non seulement améliorer l'efficacité de travail et la capacité de charge du réducteur, mais aussi prolonger considérablement sa durée de vie et améliorer la fiabilité du système global.

L'usine de boîte de vitesses planétaires SGR adopte généralement 20crmnti pour fabriquer des composants centraux d'un réducteur d'engrenages tels que les engrenages planétaires, les engrenages solaires et les anneaux d'engrenages internes, car ces matériaux sont moins susceptibles de se déformer ou de se casser dans des conditions de charge élevée.

(3) étape de fabrication

Il s'agit de la troisième étape de la fabrication du réducteur de l'engrenage planétaire, à cette étape, toutes les matières premières seront coupées et traitées pour s'adapter à la conception du réducteur de l'engrenage planétaire. Cela peut impliquer de nombreux processus de fabrication industriels complexes tels que la coulée, le traitement thermique, le broyage et l'usinage.

Le fabricant de boîte de vitesses de réduction SGR est équipé d'un équipement professionnel avancé, y compris des machines de meulage CNC complexes à quatre axes, des centres d'usinage vertical et horizontal, des machines-outils d'équipement, des centres de virage verticaux CNC et d'autres machines générales et spéciales. Cela garantit la qualité de la fabrication de réducteur planétaire.

(4) Assemblage et installation des composants

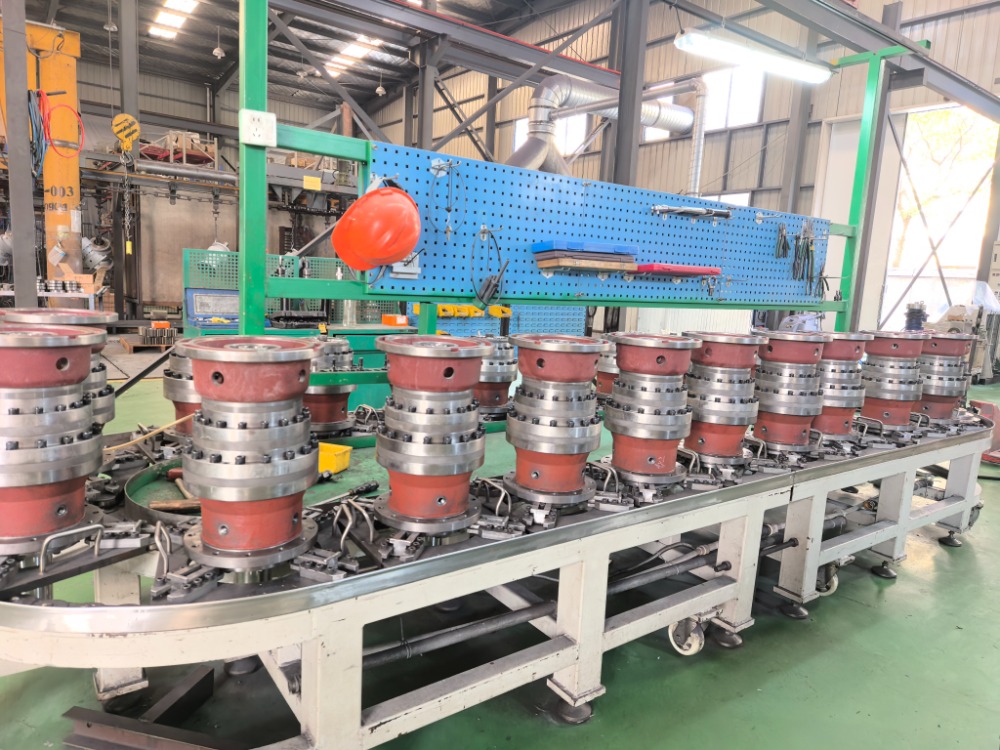

À ce stade, les travailleurs professionnels assembleront avec précision tous les composants ensemble pour former un réducteur complet d'équipement planétaire. Cela nécessite généralement un fonctionnement manuel précis et une assistance à la machine.

Lorsque nous assemblons les pièces de réduction des équipements planétaires, remarquez que L'engin solaire est l'engrenage central et se connecte généralement à l'arbre d'entrée. Les multiples engrenages de la planète sont uniformément espacés autour de l'engrenage solaire et montés sur un transporteur. Ces engrenages tournent autour de l'engrenage solaire. L'expression extérieure (l'anneau) entoure les engrenages et les maillages de la planète avec eux, fournissant la sortie. Enfin, les engrenages de la planète sont maintenus en place par un transporteur, qui est connecté à l'arbre de sortie.

Après ces étapes, une réduction de l'équipement planétaire a été fabriquée.

(5) inspection de qualité

SGR possède un laboratoire professionnel de test de précision géométrique. Une fois le réducteur de l'engrenage planétaire assemblé, le réducteur de l'équipement planétaire sera inspecté et testé de qualité pour s'assurer qu'il répond à toutes les spécifications de conception et aux exigences de performance.

L'inspection comprend principalement l'inspection visuelle, le test fonctionnel, le test de durabilité et le test de précision géométrique.

(6) Emballage et transport

Les produits de réducteur planétaire qualifié seront correctement emballés pour éviter les dommages pendant le transport, puis expédiés en fonction des besoins des clients. SGR utilise généralement du bois pour emballer les réducteurs de vitesse planétaire pour le garder de bonne qualité.

Il s'agit de l'étape de fabrication du réducteur de l'engrenage planétaire du fabricant de la boîte de vitesses SGR en Chine, bien chaque usine qui produit des réducteurs de matériel planétaire a ses propres étapes et processus spécifiques. Ce sont ces étapes de verrouillage qui garantissent que l'usine de réducteur planétaire peut produire d'excellents produits de réducteur planétaire et promouvoir le développement de l'industrie des machines. (Auteur: SGR, Angie Zhang)
