Réducteur à grande vitesse : fonctions, avantages et principales considérations de sélection

Alors que les industries s'efforcent d'atteindre une plus grande efficacité, une plus grande densité de puissance et des environnements opérationnels plus exigeants, le rôle du réducteur à grande vitesse est devenu de plus en plus critique.

Chez SGR, nous sommes spécialisés depuis plus de 15 ans dans la conception et la fabrication de réducteurs à grande vitesse performants. Nos solutions sont reconnues sur les marchés mondiaux, depuis les appareils de forage en Argentine jusqu'aux éoliennes en Allemagne et aux équipements miniers en Australie.

Cet article décrit les fonctions principales, les avantages techniques, les critères de sélection et les meilleures pratiques de maintenance des réducteurs à grande vitesse, avec des informations tirées des deux décennies d'expérience en ingénierie de SGR.

Réducteur à grande vitesse : fonctions et caractéristiques clés

Un réducteur à grande vitesse est conçu pour réduire la vitesse d'entrée tout en augmentant considérablement le couple de sortie, permettant ainsi aux machines lourdes de fonctionner efficacement sous des charges extrêmes. Contrairement aux boîtes de vitesses standard, les variantes à grande vitesse sont optimisées pour les applications dans lesquelles la rotation de l'arbre d'entrée est élevée, mais doivent fournir une sortie stable et contrôlée, souvent dans des espaces compacts. Les principales caractéristiques fonctionnelles incluent :

• Densité de puissance élevée : offre un couple maximal dans un volume minimal.
• Manipulation dynamique de la charge : résiste aux cycles de démarrage-arrêt fréquents et aux charges de choc.
• Stabilité thermique : maintien des performances dans des conditions de fonctionnement soutenu à haut régime.

Ces boîtes de vitesses sont couramment déployées dans les plates-formes de forage à entraînement électrique, les systèmes de moteurs hydrauliques, les entraînements de tangage/lacet d'éoliennes, les engins de construction sur chenilles, les moissonneuses agricoles et les convoyeurs miniers, autant d'environnements où la fiabilité sous contrainte n'est pas négociable.

Réducteur à grande vitesse SGR : principaux avantages techniques

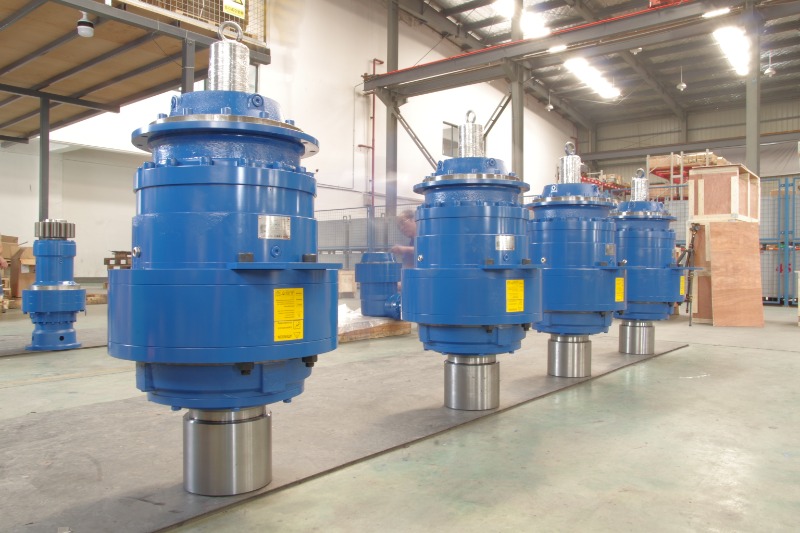

La série N de SGR réducteur à grande vitesse se distingue sur le marché mondial par son ingénierie robuste et son optimisation spécifique aux applications :

• Matériau et traitement avancés : les engrenages sont fabriqués à partir d'acier allié 20CrMnTi, soumis à une carburation profonde, une trempe et un meulage de précision. Cela garantit une dureté de surface de 58 à 62 HRC, une excellente résistance à la fatigue et une faible usure, même en cas de fonctionnement intensif et continu.
• Répartition de la charge multi-planétaire : notre architecture planétaire permet à 3 à 6 engrenages planétaires de partager le couple uniformément, réduisant ainsi les contraintes localisées et prolongeant la durée de vie. Cette conception prend en charge des couples de sortie allant de dizaines de milliers à des centaines de milliers de N·m.
• Haute efficacité et faible bruit : grâce à une modification précise du profil des dents et à une optimisation de la microgéométrie, les boîtes de vitesses SGR atteignent une efficacité de transmission ≥96 % avec des niveaux de bruit critiques pour le confort et la conformité de l'opérateur en milieu urbain ou intérieur.
• Préparation aux environnements extrêmes : les boîtiers entièrement scellés, les revêtements résistants à la corrosion et les systèmes de lubrification forcée en option permettent un fonctionnement fiable dans des environnements très poussiéreux, très humides, inférieurs à zéro ou corrosifs.
• Conformité mondiale : les produits SGR sont certifiés ISO 9001, DNV et Russian Maritime Register of Shipping (RS) et sont exportés dans plus de 31 pays à travers l'Europe, les Amériques, l'Asie-Pacifique et le Moyen-Orient.

Considérations clés pour la sélection des réducteurs à grande vitesse

Choisir le bon réducteur à grande vitesse nécessite plus que de faire correspondre les spécifications de couple et de vitesse. Tenez compte de ces facteurs critiques :

Conditions de fonctionnement réelles

Évaluez le cycle de service, la charge maximale par rapport à la charge continue, la température ambiante et l'exposition aux contaminants. Une boîte de vitesses conçue pour un service « continu » dans un laboratoire peut tomber en panne dans une mine poussiéreuse sans une étanchéité adéquate.

Facteurs de service

Appliquez toujours un facteur de service approprié (généralement 1,2 à 2,0) en fonction du type de charge (uniforme, choc modéré, impact important). Un sous-dimensionnement conduit à une défaillance prématurée.

Compatibilité de la vitesse d'entrée

Toutes les boîtes de vitesses ne gèrent pas > 3 000 tr/min de manière fiable. Vérifiez la vitesse d'entrée maximale du fabricant, en particulier pour les moteurs électriques ou hydrauliques à couplage direct.

Montage et intégration

Assurer la compatibilité avec les brides de moteur (IEC/NEMA), les interfaces de sortie (arbre creux, arbre plein, cannelé) et les contraintes spatiales. SGR propose des configurations modulaires pour une intégration transparente.

Certifications et assistance

Pour les applications marines, énergétiques ou critiques pour la sécurité, vérifiez les certifications pertinentes (par exemple, DNV, RS, ATEX). Évaluez également le support technique du fournisseur et la disponibilité des pièces de rechange, en particulier pour les projets à l’étranger.

(4) Meilleures pratiques de maintenance pour une fiabilité à long terme

Même les boîtes de vitesses de la plus haute qualité nécessitent des soins appropriés. SGR recommande le protocole de maintenance suivant :

Gestion de la lubrification

Utilisez uniquement des huiles synthétiques pour engrenages de haute qualité. Vérifiez le niveau d'huile mensuellement ; Changez l'huile après 500 heures (premier essai), puis toutes les 3 000 à 5 000 heures. Surveillez la décoloration, la pénétration d’eau (aspect laiteux) ou les particules métalliques.

Surveillance de la température et des vibrations

La température des roulements ne doit pas dépasser 40 ° C au-dessus de la température ambiante. Utilisez des thermomètres infrarouges ou des capteurs installés. Des vibrations inhabituelles (>4,5 mm/s RMS) signalent souvent un désalignement, une usure des roulements ou des dommages aux engrenages.

Inspection des joints et des reniflards

Nettoyez ou remplacez les reniflards d'air tous les 6 mois pour éviter l'accumulation de pression et la pénétration d'humidité. Inspectez les joints d’arbre pour déceler les fuites, en particulier dans les environnements de lavage ou extérieurs.

Révision périodique

Pour les applications critiques, par exemple le forage offshore, planifiez une inspection complète toutes les 20 000 heures de fonctionnement, y compris la mesure du jeu des engrenages, les vérifications du jeu des roulements et les tests d'intégrité du boîtier.

SGR fournit des manuels de maintenance détaillés, des formations et une assistance au diagnostic à distance pour aider les clients à maximiser la disponibilité.

L’évolution vers des systèmes industriels à haut rendement et haute fiabilité a fait du réducteur à grande vitesse un composant essentiel à la mission. Chez SGR, nous combinons deux décennies d'expertise mécanique, de normes de fabrication rigoureuses et d'expérience mondiale en matière d'applications pour fournir des boîtes de vitesses qui non seulement répondent aux spécifications, mais dépassent les attentes sur le terrain. Que vous conceviez une plate-forme de forage de nouvelle génération ou que vous mettiez à niveau le système de pas d'un parc éolien, un partenariat direct avec un fabricant compétent comme SGR garantit un coût total de possession inférieur, une personnalisation plus rapide et une confiance opérationnelle à long terme. (Auteur, SGR, Angie Zhang)
