Apprenez à connaître trois types courants de réducteurs de vitesse

Dans le domaine des systèmes d'entraînement industriels, les réducteurs de vitesse constituent des composants essentiels. Bien qu'ils existent en différents types, chacun avec ses propres caractéristiques distinctes, ils remplissent tous la même fonction fondamentale : convertir la sortie à haute vitesse et à faible couple d'un moteur en la sortie à basse vitesse et à couple élevé requise par l'équipement, tout en faisant correspondre simultanément l'inertie et en améliorant la rigidité du système.

Face à la vaste gamme de réducteurs de vitesse disponibles sur le marché, comment identifier et sélectionner rapidement celui qui convient le mieux à vos besoins ? Aujourd’hui, laissez-nous vous présenter les trois types de réducteurs de vitesse les plus courants.

Nonnus allons d’abord vous montrer la comparaison des trois types de réducteurs.

Réducteurs à engrenages

Réducteurs à engrenages utilisent généralement des engrenages hélicoïdaux ou coniques et comportent des arrangements de transmission à un, deux ou même trois étages. Ils se caractérisent par des structures relativement simples et un degré élevé de standardisation. La réduction de la vitesse est obtenue grâce à un engrènement d'engrenage à engrenage, ce qui permet d'obtenir des efficacités de transmission de 95 % à 98 %.

Le rapport de transmission est défini par le rapport du nombre de dents entre les engrenages menant et mené. Ces unités offrent de faibles coûts de fabrication et une facilité de maintenance, ce qui les rend adaptées aux applications à grande vitesse et à charge modérée telles que les broches de machines-outils, les bandes transporteuses et les machines d'emballage. Cependant, les réducteurs à engrenages sont relativement encombrants et prennent de la place. Ils possèdent également une résistance limitée aux chocs et aux surcharges, ce qui les rend impropres aux opérations impliquant des cycles de démarrage/arrêt fréquents ou des impacts de charges lourdes.

Actuellement, les réducteurs à engrenages sont principalement utilisés dans des applications industrielles générales caractérisées par des budgets limités, des conditions de fonctionnement stables et des exigences de précision modérées.

Réducteurs planétaires

Basés sur la structure d'un train d'engrenages planétaires, les réducteurs à engrenages planétaires permettent une transmission de puissance synchrone à plusieurs dents et une répartition symétrique de la charge grâce à l'engrènement de l'engrenage solaire, des engrenages planétaires et de la couronne interne ; ils se caractérisent par une structure compacte, une grande rigidité et une haute précision. Ces réducteurs offrent une densité de couple extrêmement élevée, délivrant un couple de sortie bien supérieur à celui des réducteurs conventionnels de même taille.

De plus, les réducteurs à engrenages planétaires se caractérisent par une efficacité de transmission, une précision, une rigidité et une réponse rapide élevées, tout en prenant en charge un fonctionnement à grande vitesse et une large plage de températures. Ils sont largement utilisés dans des applications telles que les plates-formes de forage directionnel horizontal sans tranchée, les treuils de mine, les systèmes d'entraînement AGV et la production d'énergie éolienne.

Réducteurs planétaires demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Actuellement, les réducteurs à engrenages planétaires conviennent principalement aux applications industrielles, mécaniques et manufacturières qui nécessitent une haute précision, une réponse dynamique élevée, un fonctionnement dans des contraintes d'espace ou des performances continues sous charge lourde.

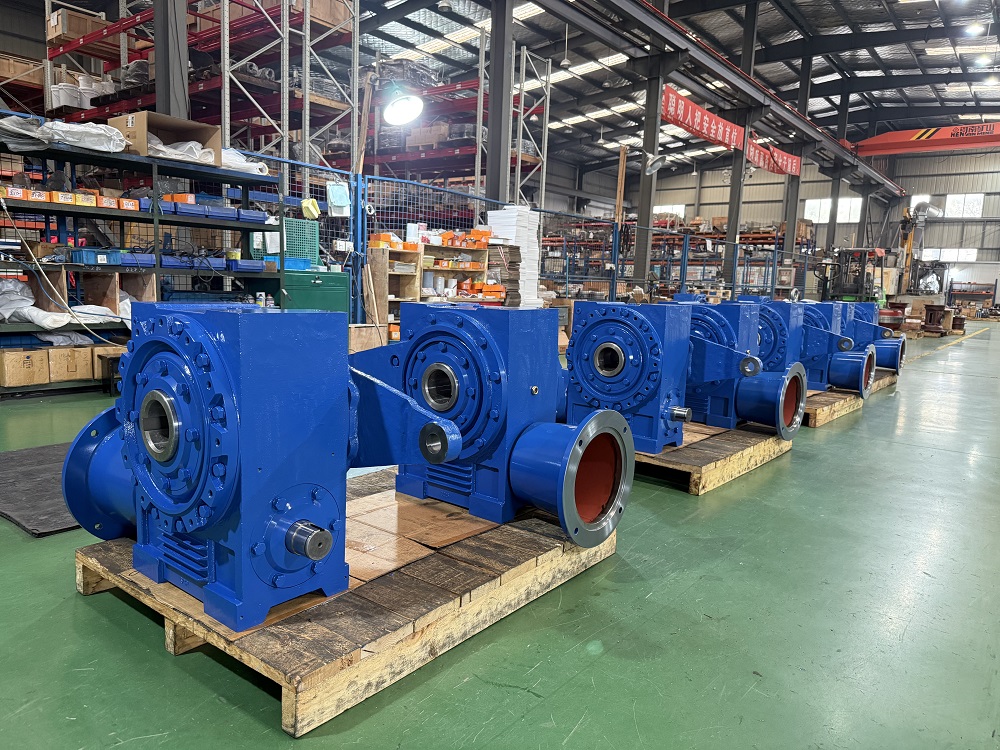

Réducteurs à vis sans fin

Réducteurs à vis sans fin operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Cependant, les réducteurs à vis sans fin présentent des limites, notamment un rendement de transmission relativement faible (allant de 50 % à 70 %). Ils conviennent mieux aux applications nécessitant des taux de réduction élevés, une protection autobloquante et un fonctionnement à faible vitesse et sous forte charge, mais ne sont pas idéaux pour les applications de haute précision.

En termes de fabrication, les unités des principaux fabricants comme SGR (Hezong Heavy Industry) sont dotées d'un maillage multi-dents entre la vis sans fin et l'engrenage. La vis sans fin est fabriquée en acier 20CrMnTi, soumise à une cémentation, une trempe et un meulage des dents d'engrenage, tandis que l'engrenage à vis sans fin utilise un alliage de bronze haute performance pour garantir une résistance à l'usure durable. Ces choix de conception se traduisent par une efficacité de transmission élevée et une longue durée de vie, offrant une capacité de charge et une efficacité considérablement améliorées par rapport aux ensembles d'engrenages à vis sans fin cylindriques standard présentant les mêmes spécifications.

Actuellement, les réducteurs à vis sans fin sont largement utilisés dans les secteurs nécessitant une transmission verticale, tels que les ascenseurs, la manutention et le levage de matériaux, l'exploitation minière et la construction d'usines chimiques.

Chacun de ces trois types courants de réducteurs présente ses propres avantages et inconvénients. Si l'application donne la priorité à l'efficacité et à la rentabilité, les réducteurs à engrenages sont le choix recommandé. Si la précision, la rigidité et la compacité sont les priorités, les réducteurs planétaires sont préférables. Si les principales exigences sont un rapport de réduction élevé et une capacité d'autoblocage, les réducteurs à vis sans fin sont la meilleure option. (Auteur, SGR, Angie Zhang)
