Caractéristiques, applications et considérations de sélection du réducteur à vis sans fin à double enveloppe

En tant que type d'équipement de transmission de puissance émergent, réducteurs à vis sans fin à double enveloppe ont été largement adoptés ces dernières années pour des applications telles que les machines de levage, les petits treuils, les convoyeurs à bande et les vannes fluviales, grâce à des avantages tels que des rapports de démultiplication élevés, d'excellentes performances et un faible coût.

Réducteurs à vis sans fin à double enveloppe sont également les produits phares de SGR. Dans cet article, nous présenterons les caractéristiques, les applications et les considérations de sélection des réducteurs à vis sans fin à double enveloppe.

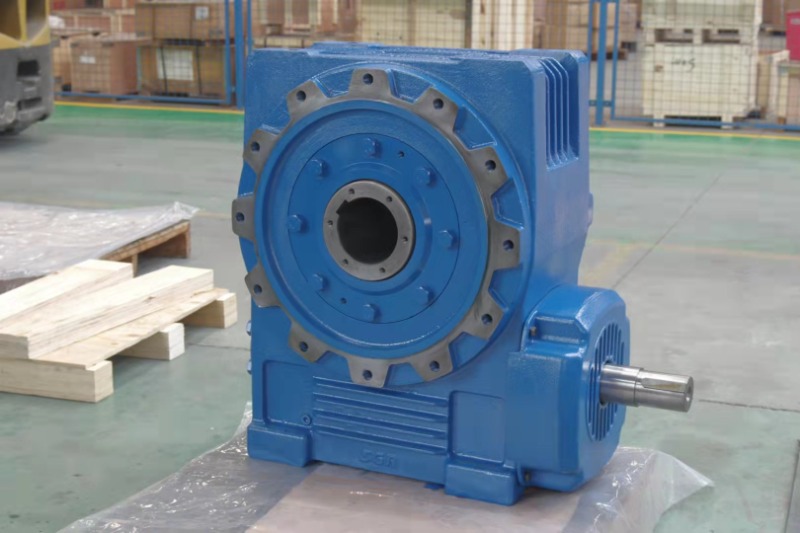

A quoi ressemble un réducteur à vis sans fin à double enveloppe ?

Un réducteur à vis sans fin à double enveloppe se compose principalement d'une vis sans fin et d'une roue à vis sans fin ; généralement, l'angle entre les deux axes qui se croisent est de 90° et l'unité est utilisée pour transmettre le mouvement et la puissance entre ces arbres non parallèles et non sécants. Le ver agit comme l’élément moteur ; en termes d'apparence, la vis sans fin ressemble à un boulon, tandis que la roue à vis sans fin ressemble beaucoup à un engrenage cylindrique hélicoïdal.

La vis sans fin est un engrenage comportant un ou plusieurs filetages hélicoïdaux qui s'engrènent avec une roue à vis sans fin pour former une paire d'engrenages pour des axes non parallèles et non sécants. Sa surface de pas peut être cylindrique, conique ou toroïdale. Pendant le fonctionnement, les dents de la roue à vis sans fin glissent et roulent le long de la surface hélicoïdale de la vis sans fin. À première vue, cela ressemble à une vis entraînant un gros engrenage.

Il est toutefois important de noter que le fonctionnement d'un réducteur à vis sans fin à double enveloppe il ne s'agit pas d'une action d'engrènement standard ; il s'agit plutôt des fils qui entraînent l'engrenage.

Caractéristiques d'un réducteur à vis sans fin à double enveloppe

Lorsque le moteur entraîne la vis sans fin à tourner à grande vitesse, les filetages hélicoïdaux de la vis sans fin, agissant comme une vis, poussent continuellement contre les dents de l'engrenage à vis sans fin, le faisant tourner lentement autour de son propre axe. Il faut de nombreuses rotations de la vis sans fin pour entraîner l'engrenage à vis sans fin en une seule rotation ; cette réduction de vitesse se traduit par une augmentation du couple.

Cependant, contrairement aux entraînements par engrenages standard, qui impliquent principalement une friction de roulement combinée à une petite quantité de friction de glissement, les entraînements à vis sans fin reposent presque entièrement sur la friction de glissement tout au long de leur fonctionnement. Par conséquent, les réducteurs à vis sans fin ont tendance à générer une chaleur importante et à subir une usure considérable.

Un réducteur à vis sans fin à double enveloppe possède les caractéristiques suivantes :

• Ils offrent un rapport de transmission élevé à un étage, généralement compris entre 10 :1 et 100 :1 ; dans les mécanismes d'indexation transmettant la puissance, ce rapport peut dépasser 1 500:1.
• L'action de maillage implique un contact en ligne, permettant la transmission d'une puissance substantielle.
• Ils présentent une structure compacte, un fonctionnement fluide et de faibles niveaux sonores.

Pourquoi les réducteurs à vis sans fin à double enveloppe sont-ils indispensables

Les réducteurs à vis sans fin à double enveloppe possèdent une caractéristique unique que l'on ne retrouve pas dans d'autres types de réducteurs : la capacité d'autoblocage.

Cela signifie que lorsque l'angle d'attaque de la vis sans fin est inférieur à l'angle de frottement équivalent entre les engrenages, l'unité présente un autoverrouillage en marche arrière ; en d’autres termes, la vis sans fin peut entraîner la roue à vis sans fin, mais la roue à vis sans fin ne peut pas entraîner la vis sans fin.

Cette fonctionnalité est essentielle pour les mécanismes de levage. Par exemple, dans des applications telles que les plates-formes élévatrices, les palans électriques, les actionneurs de vannes et les lits élévateurs médicaux, l'utilisation d'un réducteur à engrenages planétaires ou d'un réducteur RV entraînerait une chute libre de la charge en raison d'une rotation inverse lors d'une panne de courant. En revanche, un réducteur à vis sans fin à double enveloppe se verrouillerait en place, assurant une sécurité absolue.

Les principaux domaines d'application des réducteurs à vis sans fin à double enveloppe, notamment les grues, les ponts roulants, les ascenseurs, les ascenseurs de scène, les plates-formes tournantes et les manèges des parcs d'attractions, démontrent davantage l'importance de cette fonctionnalité.

Lors de la sélection d'un réducteur à vis sans fin, les facteurs suivants doivent être pris en compte :

Équilibrer le rapport de réduction et l’efficacité

Les réducteurs à vis sans fin à double enveloppe fonctionnent sur la base du frottement par glissement. Leurs rapports de réduction varient généralement de 5 : 1 à 100 : 1 ; plus le rapport de réduction est élevé, plus l'angle d'attaque est petit et plus l'efficacité est faible. Lors de la sélection d'un réducteur à vis sans fin à double enveloppe, il est nécessaire de prendre en compte à la fois le rapport de réduction et l'efficacité pour choisir un modèle qui répond aux exigences des deux paramètres.

De plus, pour un fonctionnement à long terme, des mesures de dissipation thermique doivent être envisagées, telles que l'installation de ventilateurs ou de systèmes de refroidissement d'huile, ou la sélection d'un boîtier en fonte équipé d'ailettes de refroidissement.

Faites attention aux matériaux et aux processus de fabrication des réducteurs à vis sans fin à double enveloppe.

Les matériaux et les processus de fabrication sont des facteurs critiques déterminant les performances des réducteurs à vis sans fin à double enveloppe. Les principaux fabricants utilisent généralement de l'acier allié (tel que 20CrMnTi) pour la vis sans fin et du bronze à l'étain (ZCuSn10P1) ou du bronze d'aluminium pour l'engrenage à vis sans fin, des matériaux qui offrent d'excellentes propriétés de réduction de l'usure et du frottement. Les composants sont soumis à une cémentation, une trempe et un meulage pour atteindre une dureté élevée et une résistance à l'usure durable, ce qui se traduit par une efficacité de transmission élevée et une longue durée de vie.

En revanche, si la fonte remplace le matériau de l'engrenage à vis sans fin dans des produits de qualité inférieure, la durée de vie est considérablement réduite.

Clarifier les conditions réelles de fonctionnement de l’application.

Les réducteurs à vis sans fin à double enveloppe possèdent des capacités d'autoverrouillage qui améliorent efficacement la sécurité mécanique ; par conséquent, ils sont fréquemment utilisés dans des équipements nécessitant un levage, une inclinaison, une inversion ou un actionnement de portail, tels que les monte-charges, les systèmes de stationnement automatisés, les ascenseurs de scène, les écluses et les positionneurs de soudage.

Lors de la sélection d'un réducteur à vis sans fin à double enveloppe, si l'unité est destinée au levage, à l'inclinaison ou au maintien de la position (par exemple, dans des plates-formes élévatrices ou des portails), sa capacité d'auto-verrouillage est un facteur critique. De plus, étant donné que les réducteurs à vis sans fin offrent une résistance aux chocs inférieure à celle des réducteurs à engrenages planétaires, une attention particulière est nécessaire si l'application implique des charges de choc.

Assurer la compatibilité concernant le couple de sortie et la configuration de montage.

Les réducteurs à vis sans fin à double enveloppe conviennent principalement aux applications à faible vitesse et à couple élevé. Avant la sélection, vérifiez que le couple de sortie réel répond au critère suivant : Couple de sortie réel ≤ Couple de sortie nominal × Facteur de service (le facteur de service est déterminé par le type de charge, généralement compris entre 1,2 et 2,0).

De plus, la plupart des fabricants traditionnels utilisent des conceptions modulaires pour les réducteurs à vis sans fin, offrant diverses configurations de montage telles que le montage sur pied, le montage sur bride et le montage sur arbre creux. Comme ces unités disposent généralement d'une sortie à angle droit, il est essentiel de confirmer la compatibilité avec la disposition de l'équipement. De plus, il faut prêter attention aux spécifications de l'interface, telles que les dimensions de l'extension de l'arbre, les spécifications des rainures de clavette et l'espacement des trous de bride, pour éviter les problèmes d'installation sur site.

Sélectionnez un fabricant de réducteurs à vis sans fin à double enveloppe digne de confiance

Commencer à la source en choisissant un fabricant digne de confiance et fiable peut éviter bien des ennuis. Si le réducteur à vis sans fin à double enveloppe est destiné à être utilisé dans des équipements spécialisés, tels que des navires, des ascenseurs ou des machines de levage, il est conseillé de vérifier si le fabricant détient les certifications industrielles pertinentes ; par exemple, les applications maritimes nécessitent idéalement une certification du Registre maritime russe des expéditions (RS). (Auteur, SGR, Angie Zhang)
