Les machines industrielles lourdes nécessitent un système de transmission capable de fournir un couple élevé de manière fiable tout en restant compact, efficace et facile à intégrer dans la conception globale de la machine. Parmi les différents types de réducteurs industriels disponibles, le réducteur planétaire monté sur base coaxiale constitue une solution efficace pour de nombreuses applications exigeantes.
Ce type de réducteur planétaire combine deux caractéristiques structurelles importantes : l'entrée et la sortie sont disposées coaxialement, tandis que la boîte de vitesses est solidement soutenue par une configuration montée sur base. Combinée aux caractéristiques de partage de charge des engrenages planétaires, cette conception offre une solution de transmission compacte pour les machines industrielles nécessitant un couple élevé et une transmission de puissance stable.
La série N de SGR comprend un couple élevé réducteur planétaire coaxial configurations pour des applications industrielles exigeantes. La famille de produits utilise une conception modulaire et prend en charge différentes configurations d'entrée, de sortie, de montage et à plusieurs étages. SGR spécifie une plage de couple de sortie allant jusqu'à T2 ≤ 750 000 N·m et un rapport de transmission de i ≥ 3 pour la série de produits référencée.
Alors, qu'est-ce qu'un réducteur planétaire coaxial monté sur base exactement, quels avantages offre-t-il et comment les ingénieurs devraient-ils en sélectionner un pour les équipements lourds ?
Cet article explique les principes fondamentaux.

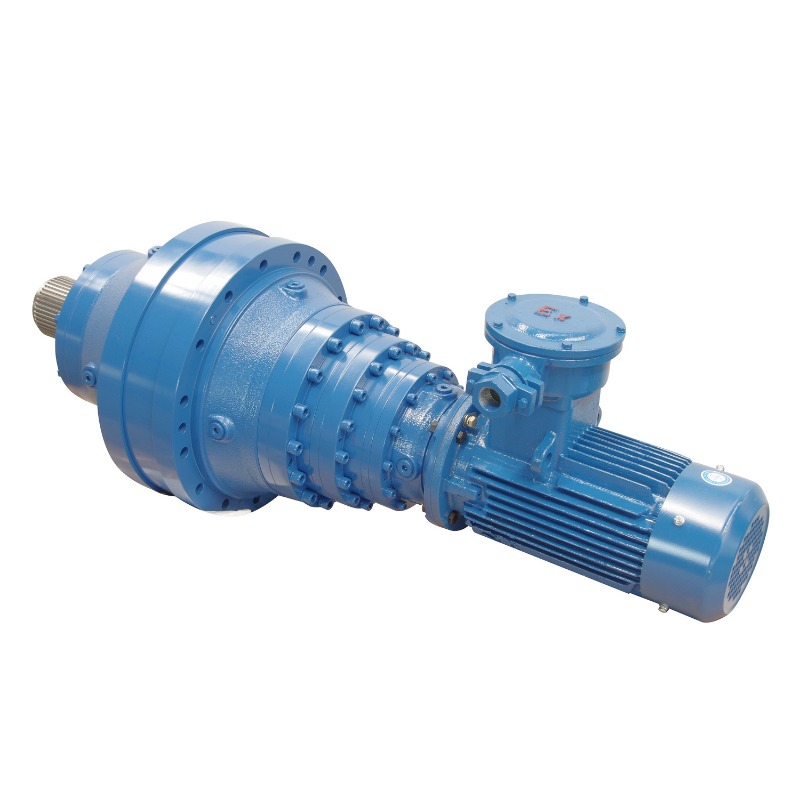

Un réducteur planétaire coaxial est un réducteur planétaire dans lequel l'entrée et la sortie sont disposées le long du même axe central.
En interne, une transmission planétaire typique se compose d'un engrenage solaire, de plusieurs engrenages planétaires, d'un porte-satellites et d'une couronne dentée. Les engrenages planétaires tournent autour du planétaire tout en s'engageant simultanément avec la couronne dentée.
L’un des principaux avantages de cette solution est le partage de charge.
Au lieu de transmettre la totalité de la charge via une seule paire d'engrenages, plusieurs engrenages planétaires peuvent participer à la transmission du couple. Cela aide le système planétaire à atteindre une densité de couple élevée dans une structure relativement compacte.
Le terme monté sur base fait référence à la façon dont la boîte de vitesses est installée.
Plutôt que de s'appuyer exclusivement sur une bride de sortie ou un agencement monté sur arbre, la boîte de vitesses est soutenue par une base de montage qui peut être fixée à la structure ou à la fondation de la machine.
La combinaison d'une configuration de transmission coaxiale avec une structure montée sur base rend ce type de boîte de vitesses particulièrement utile pour les machines industrielles où un couple élevé, une installation stable, des dimensions compactes et une intégration flexible des équipements sont requis.
La gamme de réducteurs planétaires de SGR comprend des configurations coaxiales avec des solutions de montage sur pied/base, bride et arbre, permettant de sélectionner différentes dispositions en fonction de la conception de la machine.
Le principe de fonctionnement fondamental est similaire à celui des autres réducteurs planétaires.
La puissance pénètre dans le système d'engrenages planétaires par le côté entrée et est transmise via le planétaire, les engrenages planétaires, la couronne dentée et le support en fonction de la configuration spécifique de la boîte de vitesses.
La caractéristique clé est que plusieurs engrenages planétaires peuvent partager la charge transmise.
Ce principe de répartition de la puissance est particulièrement utile dans les machines lourdes, car le couple requis ne doit pas nécessairement être transmis par un seul engrenage.
En conséquence, les réducteurs planétaires peuvent fournir une capacité de couple élevée par rapport à leurs dimensions physiques.
Dans un agencement coaxial, l'entrée et la sortie restent sur le même axe, produisant un chemin de transmission de puissance rationalisé qui peut simplifier l'intégration dans de nombreuses configurations de machines.
Lorsqu'un rapport de réduction plus élevé est requis, des étages planétaires supplémentaires peuvent être connectés en série. Le réducteur planétaire coaxial référencé par SGR est basé sur une architecture hautement modulaire et prend en charge des combinaisons à plusieurs étages pour différentes exigences de réduction.
Pourquoi les réducteurs planétaires coaxiaux montés sur base conviennent-ils aux machines lourdes ?
Il y a quatre avantages majeurs.
Le premier avantage est la capacité à transmettre un couple élevé.
Plusieurs engrenages planétaires participent à la transmission de puissance et au partage de charge. Cela permet de répartir la charge dans le système d'engrenages planétaires plutôt que de la concentrer sur une seule paire d'engrenages.
Pour les machines industrielles lourdes, cela est particulièrement important lorsque la transmission doit gérer : un couple de fonctionnement élevé, des charges de démarrage, des charges variables, des changements de charge répétés, des charges de choc et de longs cycles de fonctionnement.
La gamme de boîtes de vitesses coaxiales série N de SGR comprend des configurations à couple élevé, la page produit chinoise référencée spécifiant un couple de sortie allant jusqu'à T2 ≤ 750 000 N·m. La taille réelle de la boîte de vitesses et le couple admissible doivent bien entendu être sélectionnés en fonction des conditions de fonctionnement et de l'application spécifiques.
Cela rend l'architecture planétaire coaxiale adaptée aux grandes machines industrielles où un couple élevé doit être transmis dans un espace d'installation limité.
Un autre avantage important est l’architecture compacte.
Étant donné que les systèmes d'engrenages planétaires distribuent le couple via plusieurs engrenages planétaires disposés autour d'un engrenage solaire central, ils peuvent atteindre une densité de couple élevée sans nécessiter une boîte de vitesses excessivement grande.
Pour les concepteurs d'équipements, cela peut être particulièrement utile lorsque la capacité de transmission et l'espace d'installation sont importants.
La disposition coaxiale simplifie encore la disposition de la transmission car l'entrée et la sortie sont positionnées le long du même axe.
La documentation produit de SGR identifie également une efficacité de transmission élevée, un fonctionnement fluide et un faible bruit comme caractéristiques de sa série de réducteurs planétaires coaxiaux.
Cependant, ces caractéristiques ne proviennent pas uniquement de la structure planétaire. Les matériaux des engrenages, le traitement thermique, la précision des engrenages, la sélection des roulements, la lubrification, l'assemblage et la qualité de fabrication contribuent tous aux performances de fonctionnement réelles d'une boîte de vitesses industrielle.
L’une des caractéristiques les plus fortes des réducteurs planétaires industriels modernes est la modularité.
Une plate-forme de boîte de vitesses hautement modulaire permet aux fabricants de créer différentes solutions de transmission en utilisant des composants standardisés et différentes combinaisons.
Pour la série de réducteurs planétaires coaxiaux SGR, plusieurs étages planétaires peuvent être combinés pour répondre à différentes exigences de réduction, la famille de produits référencée couvrant des rapports i ≥ 3.
Différentes options d'entrée sont également disponibles, notamment : entrée d'arbre standard N, entrée à bride MN et configurations d'entrée personnalisées.
Le côté sortie peut être configuré avec : un arbre cylindrique, un arbre cannelé, un arbre creux avec dispositif de verrouillage, une connexion à bride et des configurations personnalisées.
SGR propose également différentes configurations de montage, notamment le montage sur base, le montage sur bride et les configurations liées au bras de couple.
Cette flexibilité est particulièrement importante pour les équipementiers OEM.
Au lieu de reconcevoir l'ensemble de la machine autour d'une configuration de boîte de vitesses fixe, les ingénieurs peuvent sélectionner une disposition de boîte de vitesses qui correspond mieux au moteur, à l'équipement entraîné, à l'espace d'installation et à l'interface mécanique existante.
Pour les grands réducteurs industriels, le montage ne doit jamais être considéré comme une considération secondaire.
La boîte de vitesses doit être correctement intégrée à la structure de la machine afin que les charges puissent être transmises de manière fiable sans introduire de désalignement ou de contraintes inutiles.
Un réducteur planétaire monté sur base constitue une solution de montage pratique pour de nombreux systèmes d'entraînement industriels fixes, car le carter de la boîte de vitesses peut être solidement soutenu sur le châssis ou la fondation de l'équipement.
En fonction de l'application, d'autres configurations telles qu'un montage sur bride ou un montage sur bras de torsion peuvent être plus appropriées.
La solution correcte dépend de facteurs tels que : la disposition de l'équipement, la connexion de sortie, les charges radiales et axiales, le couple de réaction, la conception des fondations, l'alignement de l'arbre et l'accessibilité pour la maintenance.
C'est pourquoi la configuration de montage doit être prise en compte lors de la sélection de la boîte de vitesses plutôt qu'après qu'un modèle de boîte de vitesses a déjà été choisi.
Grâce à leur capacité de couple élevée, leur structure compacte, leur modularité et leurs configurations flexibles, réducteur planétaire coaxiales peut être utilisé dans une large gamme de machines industrielles lourdes.
Les machines minières fonctionnent fréquemment sous de lourdes charges, des vibrations, de la poussière et des cycles de service exigeants.
Les réducteurs planétaires peuvent être utilisés dans les systèmes de transmission miniers où un couple élevé et un fonctionnement continu fiable sont requis.
Pour les applications minières, la sélection des boîtes de vitesses doit prendre en compte non seulement le couple nominal, mais également les charges maximales, les charges de choc, la durée de fonctionnement, les conditions environnementales et les exigences de maintenance.
Les machines métallurgiques nécessitent souvent une transmission à faible vitesse et à couple élevé dans des conditions industrielles exigeantes.
Un réducteur planétaire monté sur base coaxiale peut fournir une solution d'entraînement compacte pour les machines métallurgiques lourdes appropriées, en particulier lorsqu'une installation stable et une transmission de puissance continue sont importantes.
Les grands convoyeurs industriels peuvent nécessiter un couple de démarrage et de fonctionnement considérable, en particulier lors du transport de matériaux lourds en vrac.
Un réducteur planétaire peut réduire la vitesse du moteur tout en augmentant le couple de sortie, offrant ainsi les caractéristiques mécaniques requises par de nombreux systèmes d'entraînement de convoyeur.
La configuration montée sur base peut également simplifier l'intégration dans les stations d'entraînement de convoyeurs fixes.
Les systèmes de levage et de treuil nécessitent une transmission de couple fiable et des rapports de réduction appropriés.
Les réducteurs planétaires sont généralement envisagés pour les systèmes d'entraînement à couple élevé où les dimensions compactes sont importantes.
Toutefois, pour les applications de levage, la sélection de la boîte de vitesses doit être basée sur l'ensemble des exigences du système, notamment les conditions de charge, le freinage, les exigences de sécurité, le cycle de service et les normes applicables.
Les équipements de construction lourds nécessitent des composants de transmission robustes, capables de supporter des charges variables et des environnements de travail exigeants.
Selon l'architecture de la machine, les réducteurs planétaires peuvent être utilisés pour différents mécanismes d'entraînement de déplacement, rotatifs ou auxiliaires.
L'espace peut être une contrainte de conception importante dans les machines marines.
La densité de couple élevée et la structure configurable d'un réducteur planétaire coaxial peuvent le rendre adapté à certaines applications d'entraînement auxiliaire marin où la compacité et la transmission de couple élevée sont requises.
Le produit de la série N référencé par SGR a été appliqué dans des secteurs industriels, notamment les machines de construction, les machines auxiliaires marines, les machines minières et les machines textiles et d'impression/teinture.
Une question importante lors de la sélection d'un réducteur planétaire est de savoir si la machine a besoin d'une configuration de transmission coaxiale ou à angle droit.
A réducteur planétaire coaxial place l'entrée et la sortie le long du même axe.
Il est donc particulièrement adapté lorsque le moteur et l'équipement entraîné peuvent être disposés dans une ligne de transmission droite.
Un réducteur planétaire à angle droit modifie la direction de transmission de la puissance, ce qui peut être utile lorsque la disposition de la machine ne permet pas d'installer le moteur et l'équipement de sortie le long du même axe.
Aucune des deux conceptions n’est universellement meilleure.
Le bon choix dépend principalement de : l'espace d'installation disponible, la position du moteur, la position de l'équipement entraîné, le couple requis, le rapport de réduction, l'interface d'entrée et de sortie et l'espace de maintenance.
La gamme de réducteurs planétaires de SGR comprend des configurations coaxiales et à angle droit pour différentes exigences de disposition d'arbre.
SGR développe des activités industrielles réducteur planétaire solutions pour les applications de transmission exigeantes.
Sa série N utilise une philosophie de conception modulaire et sérialisée, permettant de combiner différents étages, configurations d'entrée, dispositions de sortie et méthodes de montage en fonction des exigences de l'application. Les informations actuelles sur les produits SGR répertorient les configurations planétaires coaxiales et à angle droit ainsi que les solutions de montage multiples.
Pour la fabrication d'engrenages, SGR utilise de l'acier allié 20CrMnTi, avec des engrenages carburés et trempés avant un meulage de précision. Cette approche de fabrication vise à fournir la dureté, la résistance à l'usure et la précision des engrenages requises pour les applications de transmission industrielle exigeantes.
SGR prend également en charge les réducteur planétaire solutions pour les fabricants d'équipements OEM, en particulier lorsque les configurations standard du catalogue ne peuvent pas satisfaire pleinement aux exigences en matière de couple, de rapport, d'interfaces d'entrée/sortie, de dimensions de montage ou de conditions de fonctionnement.
La série N est destinée aux applications industrielles, notamment les mines, les engins de construction, les machines auxiliaires marines, le levage, la manutention et autres équipements lourds.
Pour les clients évaluant des alternatives aux réducteurs planétaires industriels importés, SGR positionne également cette série comme une alternative localisée pour des applications comparables. La documentation originale du produit indique que la série a été développée en pensant au remplacement de réducteurs importés comparables. Tout projet de remplacement doit néanmoins être vérifié techniquement en fonction du couple, du rapport, des dimensions, des interfaces d'arbre, des charges, du cycle de service et des conditions de fonctionnement réelles plutôt que de supposer l'interchangeabilité à partir de la seule taille du modèle. (Auteur, SGR, Angie Zhang)
