Une comparaison complète de trois réducteurs de vitesse industriels courants

Réducteurs de vitesse, réducteurs planétaires , et les réducteurs à vis sans fin sont actuellement les trois types de réducteurs les plus répandus dans le secteur industriel. En raison de leurs fonctions principales, telles que la réduction de la vitesse de rotation, l'augmentation du couple et l'adaptation de l'inertie, ces trois types de réducteurs sont largement utilisés dans une gamme diversifiée de processus de fabrication industrielle et d'équipements mécaniques.

Dans cet article, SGR fournira une comparaison complète de ces trois types courants de réducteurs industriels, vous aidant à acquérir une compréhension approfondie de chacun pour mieux répondre aux exigences spécifiques de votre équipement.

Réducteur de vitesse

Le réducteur de vitesse est le type de réducteur de vitesse le plus fondamental et le plus technologiquement avancé. Il modifie la vitesse de rotation et le couple grâce à l'engrènement mutuel d'engrenages de différentes tailles et nombres de dents. Le principe de transmission d'un réducteur de vitesse est analogue au changement de vitesse en faisant du vélo, où la chaîne passe d'une vitesse à l'autre de différentes tailles. Grâce à des combinaisons d'engrenages ingénieuses, les réducteurs peuvent facilement réduire la vitesse et augmenter le couple, répondant ainsi aux exigences de puissance d'une large gamme d'équipements industriels.

Un réducteur agit comme un « mini-moteur » au sein d'un équipement mécanique, transformant la puissance d'entrée à grande vitesse en énergie de sortie à vitesse inférieure, mais plus puissante. Comparés à d'autres types de réducteurs, les réducteurs à engrenages offrent un rendement élevé, une structure simple et un faible coût ; cependant, ils sont relativement volumineux. Par conséquent, ils sont principalement utilisés dans les secteurs industriels généraux, tels que les moteurs électriques, les machines-outils et les bandes transporteuses.

Lors de la sélection d'un réducteur à engrenages, il est recommandé de considérer principalement la précision, la capacité de charge et l'efficacité.

Les réducteurs à engrenages de haute précision fonctionnent plus facilement, présentent une erreur minimale et garantissent que la précision des produits fabriqués répond aux normes requises. Dans les machines lourdes, telles que les équipements miniers, les réducteurs à engrenages à capacité de charge élevée sont essentiels pour entraîner des composants mécaniques massifs et garantir leur fonctionnement stable. Les réducteurs à haut rendement peuvent également aider les entreprises à réaliser d'importantes économies sur les coûts énergétiques. De plus, des processus de conception et de fabrication supérieurs servent à minimiser les pertes par frottement entre les engrenages, améliorant ainsi l'efficacité de la transmission.

Réducteur planétaire

Le réducteur planétaire est un type de réducteur de vitesse qui a « émergé » ces dernières années ; sa structure ressemble à des « planètes en orbite autour du soleil » (composées d'un engrenage solaire, d'engrenages planétaires, d'une couronne extérieure, d'une couronne intérieure et d'un porte-satellitaire). Lorsqu'un moteur ou un moteur entraîne la rotation du planétaire, les engrenages planétaires tournent autour de leurs propres axes tout en tournant simultanément autour de la couronne intérieure, obtenant ainsi une réduction de vitesse.

En tant que type émergent de réducteur de vitesse, le réducteur à engrenages planétaires utilise un agencement d'engrenages planétaires unique qui présente une structure compacte, un rendement élevé, une capacité de couple élevée, une haute précision, un faible bruit, un jeu minimal et une longue durée de vie. De plus, il possède une résistance exceptionnelle aux chocs et aux surcharges, lui permettant de s'adapter à un large éventail de conditions de fonctionnement difficiles. Par conséquent, il est capable de répondre aux exigences des équipements à forte charge, tels que les convoyeurs et les ascenseurs, dans la production industrielle, ainsi qu'aux exigences des applications de haute précision, notamment les articulations robotisées et les machines-outils CNC.

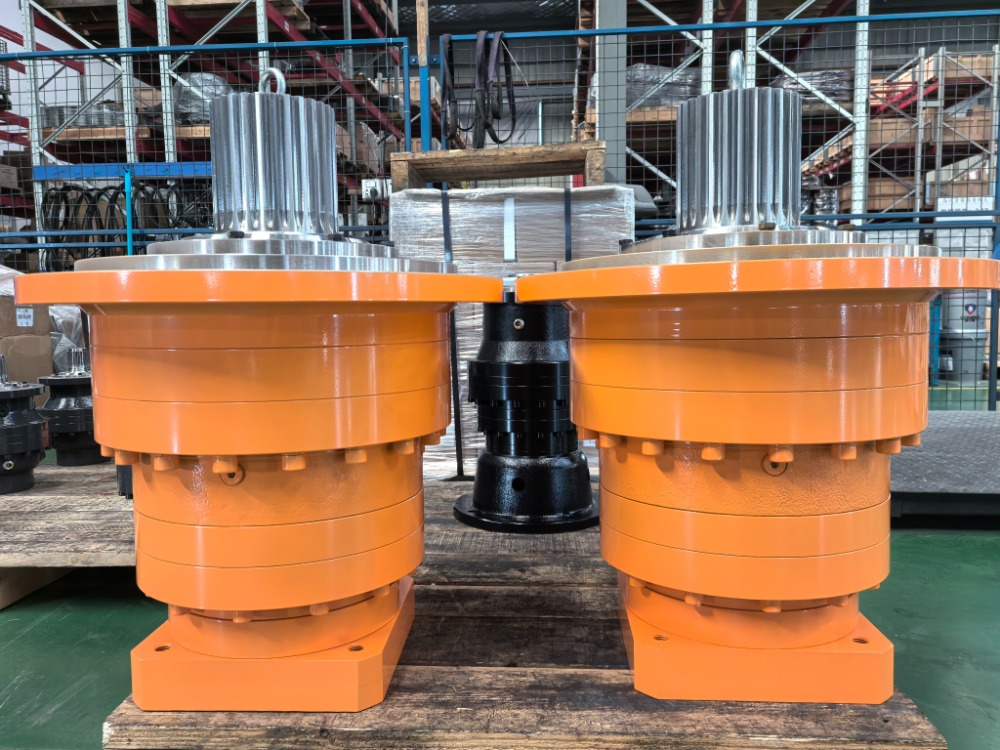

Par exemple, les réducteurs à engrenages planétaires de la série N développés et fabriqués par SGR comportent des engrenages en acier 20CrMnTi qui subissent des processus de carburation, de trempe et de meulage de précision. Ces unités offrent de nombreux avantages, notamment le partage de charge multi-dents, un fonctionnement fluide et fiable et une efficacité mécanique élevée. Positionnés comme un « substitut aux réducteurs importés comparables », ces produits s'alignent sur les normes internationales en matière de philosophie de conception et de technologie de fabrication. De plus, grâce à un service d'assistance localisé, ils ont gagné la reconnaissance des utilisateurs dans divers secteurs industriels, notamment les machines de construction, les équipements auxiliaires marins, les machines minières et les machines textiles et d'impression, en offrant un équilibre exceptionnel entre performances et rentabilité.

Lors de la sélection d'un réducteur planétaire, il est recommandé de donner la priorité au rapport de réduction, au couple, à la précision et à l'adaptabilité à l'environnement.

Si une correspondance exacte pour le rapport de réduction requis n'est pas disponible, vous pouvez opter pour le rapport disponible le plus proche ou envisager une solution personnalisée. Concernant la sélection du couple, il est essentiel de s'assurer que le couple de sortie nominal du réducteur est supérieur ou égal au couple de travail maximum réellement requis par l'équipement. Dans les environnements d'automatisation industrielle modernes, il existe des exigences strictes en matière de précision des réducteurs planétaires ; par conséquent, il est impératif de sélectionner une unité caractérisée par une haute précision et un jeu minimal. De plus, pour des applications spécifiques où le réducteur doit fonctionner sous des températures extrêmes ou dans des environnements spécialisés, il est nécessaire de consulter au préalable le fabricant du réducteur planétaire lors du processus de sélection.

Réducteur à vis sans fin

Un réducteur à vis sans fin utilise l'engrènement d'une vis sans fin et d'une roue à vis sans fin pour obtenir une réduction de vitesse et une amplification de couple ; ses principales caractéristiques sont la capacité d'atteindre un rapport de réduction substantiel grâce à un seul étage de transmission, ainsi que sa capacité d'autoverrouillage.

Dans les équipements automatisés, les machines de transport, les machines d'emballage, les ascenseurs, les convoyeurs et divers systèmes de transmission industriels, les réducteurs à vis sans fin, utilisant leur structure unique à vis sans fin et à roue à vis sans fin, transforment l'entrée à grande vitesse et à faible couple d'un moteur en sortie à faible vitesse et à couple élevé requise à l'extrémité de sortie, répondant ainsi au besoin critique de l'équipement en matière de capacités d'entraînement à couple élevé et à faible vitesse.

Par exemple, les réducteurs à vis sans fin de la série C développés et fabriqués par SGR comportent une vis sans fin en acier 20CrMnTi (qui subit une cémentation, une trempe et une rectification de précision) et une roue à vis sans fin en alliage de bronze haute performance. Cette construction garantit une résistance à l’usure exceptionnelle et durable, une efficacité de transmission élevée et une durée de vie prolongée. Par rapport aux ensembles d'engrenages à vis sans fin cylindriques de spécifications équivalentes, ces unités démontrent une capacité de charge et une efficacité de transmission considérablement améliorées ; de plus, à des taux de réduction élevés, ils présentent des propriétés mécaniques d'auto-verrouillage, renforçant ainsi efficacement les performances de sécurité des engins de levage.

Lors de la sélection d'un réducteur à vis sans fin, il est recommandé de considérer principalement le rapport de réduction, le couple de sortie et si une fonction d'autoverrouillage est requise.

Le rapport de réduction détermine la vitesse de sortie ; par conséquent, il est recommandé de calculer le rapport requis en fonction de la vitesse du moteur et de la vitesse de sortie requise de l'équipement pour éviter un « fonctionnement en surcharge ». Le couple de sortie est un paramètre critique dans les réducteurs à vis sans fin ; le couple de sortie nominal du réducteur doit dépasser le couple de fonctionnement réel, en particulier dans les applications impliquant des démarrages et des arrêts fréquents ou des charges de choc importantes (telles que les palans et les mélangeurs). La capacité d'autoverrouillage est une caractéristique clé des réducteurs à vis sans fin ; par conséquent, si l'application spécifique, telle qu'une plate-forme élévatrice ou un actionneur de vanne, nécessite une fonction d'autoverrouillage, un réducteur à vis sans fin est le choix définitif. (Auteur, SGR, Angie Zhang)
