Une comparaison de trois types courants de réducteurs industriels

Un boîte de vitesses industrielle fait référence à une unité autonome composée d'entraînements par engrenages, d'entraînements à vis sans fin ou d'entraînements à vis sans fin enfermés dans un boîtier rigide. La fonction principale d'une boîte de vitesses industrielle est de modifier la vitesse et le couple de sortie, offrant ainsi un couple élevé et une faible vitesse de rotation.

Les réducteurs à engrenages industriels courants comprennent principalement : les réducteurs à engrenages, les réducteurs à vis sans fin et les réducteurs à engrenages planétaires. Dans cet article, le fournisseur de réducteurs SGR fournira une comparaison complète de ces trois types courants de réducteurs à engrenages pour vous aider à les comprendre rapidement.

(1) Réducteurs à engrenages

Les types courants de réducteurs à engrenages comprennent les réducteurs à engrenages cylindriques, les réducteurs à engrenages coniques et les réducteurs à engrenages coniques-cylindriques. Parmi ceux-ci, les réducteurs à engrenages cylindriques sont les plus utilisés et ont la plus large gamme d'applications. Les réducteurs à engrenages cylindriques peuvent être classés en réducteurs à engrenages cylindriques à un étage, à deux étages et à trois étages, entre autres.

Les réducteurs à engrenages cylindriques à un étage conviennent aux rapports de réduction de 3 à 5. Les dents d'engrenage peuvent être droites, hélicoïdales ou à chevrons. Le boîtier est généralement en fonte, mais peut également être fabriqué à partir de plaques d'acier soudées. Les roulements sont couramment utilisés, les roulements lisses n'étant utilisés que pour des charges lourdes ou des vitesses très élevées.

Les réducteurs à engrenages cylindriques à deux étages peuvent être divisés en trois types : type expansé, type à flux divisé et type coaxial, avec des rapports de réduction applicables allant de 8 à 40.

Dans les réducteurs à engrenages cylindriques à deux étages, les engrenages du réducteur à engrenages cylindriques à deux étages à arbres parallèles sont disposés de manière asymétrique par rapport aux roulements, ce qui nécessite un degré élevé de traction de l'arbre.  Les extrémités d'entrée et de sortie du couple sont positionnées à l'écart des engrenages pour réduire la répartition inégale de la charge le long de la largeur de l'engrenage provoqué par la déformation par flexion de l'arbre. Le réducteur à engrenages cylindriques à deux étages à arbres parallèles à une structure simple et est le type le plus largement utilisé.

Dans un réducteur à engrenages cylindriques à deux étages à chemin divisé, les engrenages sont disposés symétriquement par rapport aux roulements, ce qui entraîne une répartition plus uniforme des contraintes sur les engrenages et les roulements. Pour minimiser la force axiale totale exercée sur l'arbre, les directions d'hélice des deux paires d'engrenages doivent être opposées. Les réducteurs à engrenages cylindriques à deux étages à chemin divisés ont une structure plus complexe et sont souvent utilisés dans des applications impliquant une puissance élevée et des charges variables.

Les réducteurs cylindriques coaxiaux à deux étages ont une grande dimension axiale, un arbre intermédiaire long et une traction relativement faible. Lorsque la profondeur d'immersion des deux grands engrenages dans l'huile lubrifiante est similaire, la capacité de charge des engrenages à grande vitesse ne peut pas être pleinement utilisée. Les réducteurs cylindriques coaxiaux à deux étages sont couramment utilisés dans les applications où les arbres d'entrée et de sortie sont sur le même axe.

En général, les réducteurs ont une efficacité de transmission élevée, un fonctionnement fiable, une longue durée de vie et sont faciles à entretenir. Ils sont largement utilisés dans des industries telles que la métallurgie, l’extraction minière et l’extraction du charbon, les machines agricoles ainsi que l’impression et la teinture de textiles.

(2) Réducteurs à vis sans fin

Les réducteurs à vis sans fin sont principalement divisés en réducteurs à vis sans fin cylindriques, réducteurs à vis sans fin en développante, réducteurs à vis sans fin coniques et réducteurs à vis sans fin.

Les réducteurs à vis sans fin conviennent aux rapports de réduction de 10 à 80. Les réducteurs à vis sans fin ont une structure compacte, un rapport de transmission élevé, un fonctionnement fluide et un faible bruit, mais leur efficacité de transmission est faible, ce qui les rend adaptés aux applications intermittentes de faible puissance.

De plus, les réducteurs à vis sans fin ont une fonction autobloquante en marche arrière, ce qui les rend pertinent pour les applications nécessitant une prévention de l'inversion de charge et garantissant un fonctionnement sûr dans les équipements de levage vertical et de maintien robustes. Les applications typiques incluent : les équipements de levage et de levage, les équipements miniers et métallurgiques, les actionnements de vannes, les machines d'automatisation et spécialisées, etc.

Par exemple, la vis sans fin et la roue à vis sans fin des réducteurs à vis sans fin de SGR s'engagent avec plusieurs dents, la vis sans fin étant en acier 20CrMnTi, cémentée, trempée, puis rectifiée, et la roue à vis sans fin en alliage de bronze haute performance, garantissant une résistance à l'usure durable, une efficacité de transmission élevée et une longue durée de vie.

Par rapport aux engrenages à vis sans ailerons cylindriques de mêmes spécifications, la capacité de charge et l'efficacité de la transmission sont considérablement améliorées.  Il présente également des propriétés mécaniques d'autoverrouillage à des rapports de démultiplication élevés, améliorant ainsi efficacement les performances de sécurité des machines de levage. Notre société a collaboré avec des universités compétentes pour mener des recherches systématiques sur la conception, les processus de fabrication, l'assemblage et les méthodes de test, dans l'espoir de contribuer au développement et à la promotion de cette nouvelle technologie de transmission inventée par des ingénieurs chinois.

(3) Réducteurs planétaires

Les réducteurs à engrenages planétaires comprennent les réducteurs à engrenages planétaires à développante, les réducteurs à pignons cycloïdaux et les réducteurs à engrenages harmoniques. Parmi ceux-ci, le réducteur planétaire à développement est le type le plus largement utilisé, technologiquement mature et adaptable industriellement.

En raison de sa structure unique de transmission par engrenages planétaires, le rapport de réduction minimum à un étage d'un réducteur planétaire est de 3 et le maximum ne dépasse généralement pas 10. Les rapports de réduction courants sont : 3/4/5/6/8/10. Le nombre d'étages dans une boîte de vitesses ne dépasse généralement pas 3, mais certaines boîtes de vitesses sur mesure peuvent réaliser 4 étages de réduction.

Comparés à d'autres réducteurs à engrenages, les réducteurs à engrenages planétaires offrent des avantages tels qu'une rigidité élevée, une haute précision, une efficacité de transmission élevée, un couple élevé, une taille compacte, une répartition de la puissance, un maillage multi-dents, une longue durée de vie et un fonctionnement fluide. De plus, les réducteurs planétaires sont principalement installés sur les moteurs pas à pas et les servomoteurs pour réduire la vitesse, augmenter le couple et adapter l'inertie. Ils sont largement utilisés dans des domaines clés tels que l’automatisation industrielle, les machines de précision, les nouveaux équipements énergétiques, les machines de construction et les équipements de fabrication haut de gamme.

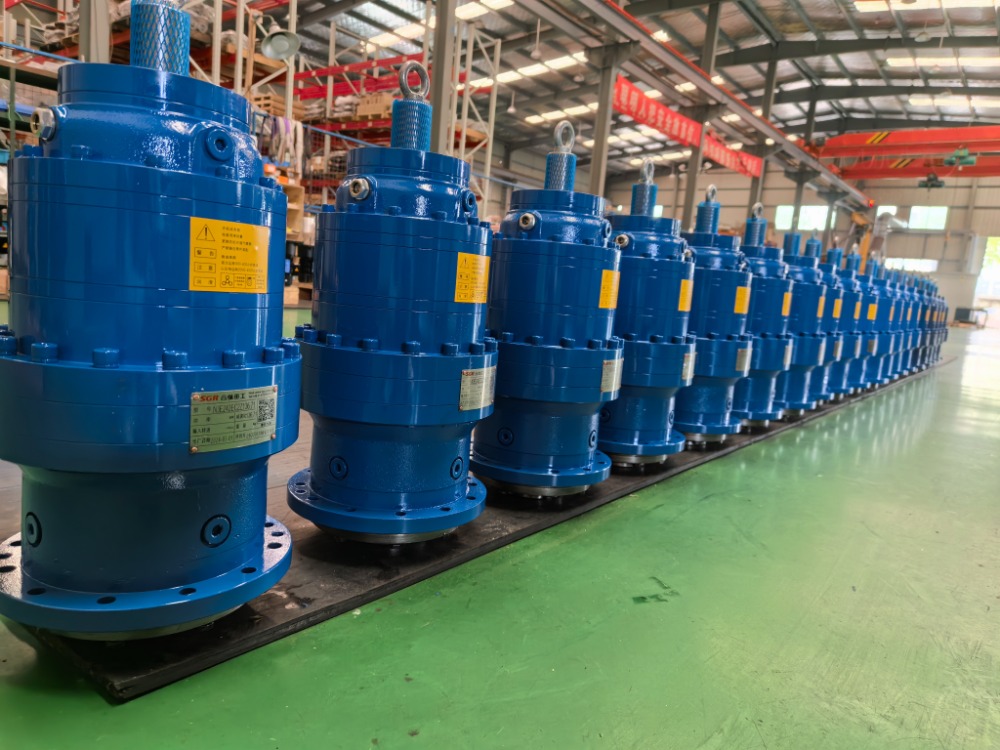

Par exemple, les réducteurs planétaires de SGR comportent des engrenages en acier 20CrMnTi, qui sont carburés, trempés, puis rectifiés avec précision.  Ils offrent des avantages tels qu'un partage de charge multi-dents, un fonctionnement fluide et fiable et une efficacité mécanique élevée.

Le produit se positionne comme un « remplacement des réducteurs importés du même type » (il peut remplacer des produits similaires de marques étrangères telles que Brevini, Dynamic, Rossi et Bonfiglioli).  Son concept de conception et sa technologie de fabrication sont conformes aux normes internationales. Grâce à son service localisé et à son rapport qualité-prix favorable, il a gagné la reconnaissance des utilisateurs dans divers domaines industriels, notamment les machines de construction, les équipements auxiliaires marins, les machines minières et les machines textiles et d'impression. (Auteur, SGR, Angie Zhang)
