Boîte de vitesses planétaires en 2 étapes: boîte de vitesses planétaires en deux étapes de SGR dans les machines miniers

Dans le domaine des machines industrielles, la réalisation de la production de couple élevée dans un espace compact est un défi commun. Pour les fabricants d'équipements de petite et moyenne taille, en particulier ceux des industries telles que le forage directionnel horizontal, les machines minières et l'énergie éolienne, la boîte de vitesses planétaires en deux étapes est devenu une solution de transmission puissante et fiable.

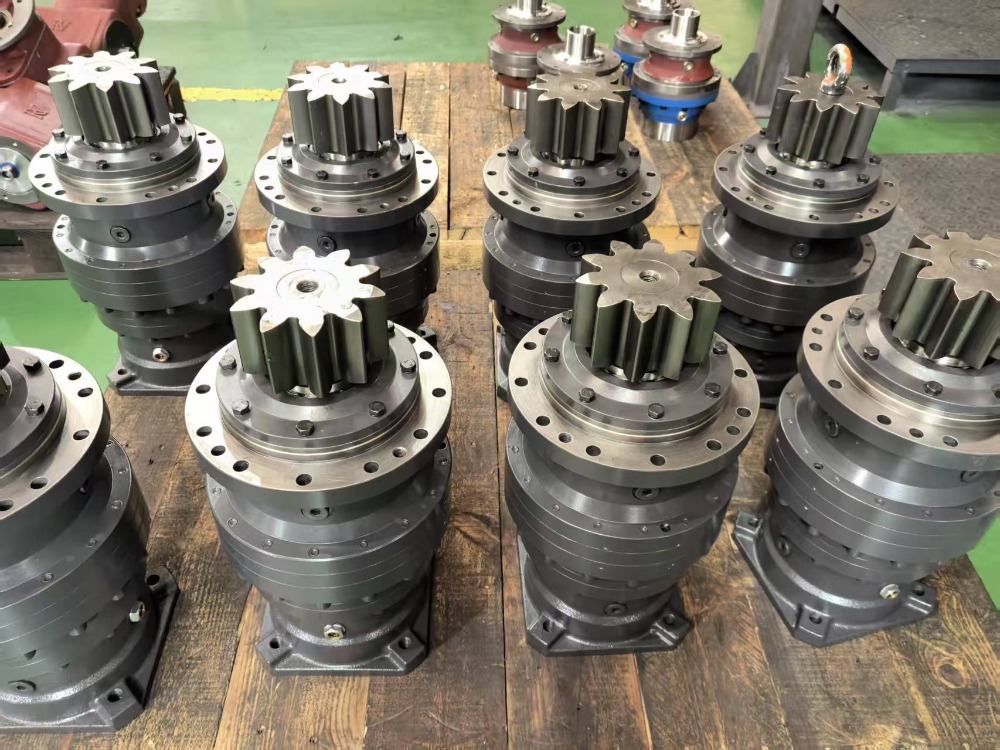

Chez SGR (Shanghai SGR Heavy Industry Machinery Co., Ltd.), nous nous spécialisons dans la conception et la fabrication de réducteurs de vitesse planétaires adaptés à une large gamme d'applications industrielles. Notre boîte de vitesses planétaires phare de la série N peut être configurée en tant qu'unités à un stade, à deux étapes ou en plusieurs étapes, selon les besoins des clients. Parmi ceux-ci, la boîte de vitesses planétaires en deux étapes se distingue par sa capacité de couple supérieure, sa conception compacte et son adaptabilité à des environnements de travail complexes.

（1） Comprendre la différence: boîtes de vitesses planétaires à deux étages vs

Pour mieux apprécier la valeur d'une boîte de vitesses planétaires en deux étapes, il est essentiel de comprendre comment il diffère de son homologue en un étage.

Une boîte de vitesses planétaires à un stade est composée d'un ensemble d'ensembles solaires, d'engrenages planétaires et de vitesses à anneaux, il offre généralement un rapport de vitesse entre 3: 1 et 10: 1. La boîte de vitesses planétaires du stade SINGE est connue pour sa grande efficacité (souvent plus de 95%) et sa structure simple et convient le mieux aux applications nécessitant un couple modéré et une réduction de la vitesse.

Une boîte de vitesses planétaires en deux étapes incorpore deux ensembles de stades de vitesse planétaire en série et peut atteindre un rapport de vitesse beaucoup plus élevé - généralement entre 10: 1 et 100: 1 - sans augmenter la taille physique ， et il distribue la charge sur plus de dents d'engrenage, améliorant la durabilité et réduisant l'usure.

La boîte de vitesses planétaires en deux étapes est idéale pour les applications lourdes où la taille élevée et la taille compacte sont critiques. La conception en deux étapes permet une plus grande sortie de couple, une capacité de charge plus élevée et une stabilité de transmission améliorée, ce qui en fait un choix préféré pour les applications industrielles avancées.

(2) Avantages uniques et applications industrielles de la boîte de vitesses planétaires en deux étapes de SGR

La boîte de vitesses planétaires en deux étapes de SGR est conçue pour répondre aux exigences rigoureuses des environnements industriels modernes. Construits avec de l'acier en alliage 20crmnti, nos engrenages subissent un carburateur, une extinction et un broyage de précision, garantissant une dureté exceptionnelle, une résistance à l'usure et une longue durée de vie.

Caractéristiques clés:

Distribution de la charge multi-dents: assure un fonctionnement en douceur et prolonge la durée de vie de la boîte de vitesses.

Efficacité mécanique élevée: jusqu'à 96%, minimisant la perte d'énergie et réduisant les coûts opérationnels.

Conception modulaire: offre diverses configurations d'entrée et de sortie (entrée d'arbre, entrée de bride, sortie de l'arbre creux, etc.) pour une intégration flexible.

Densité de couple élevée: fournit une puissante sortie dans un facteur de forme compacte, idéal pour les applications limitées dans l'espace.

Capacités de personnalisation: prend en charge la conception spécifique au client en termes de positions de montage (M1 - M6), de rapports de vitesse et d'interfaces de connexion.

Champs d'application:

Forage directionnel horizontal sans tranchée (HDD): fournit une sortie stable et à torque élevé pour la propulsion et la rotation de la tête de forage.

Machines d'exploitation: alimente les broyeurs, les convoyeurs et les palans dans des conditions de charge lourde.

Équipement d'énergie éolienne: utilisé dans les systèmes de contrôle de lacet et de tangage pour un réglage précis de la direction du vent.

Machines agricoles: améliore les performances des tracteurs, des récolteurs et d'autres équipements à forte intensité de puissance.

Machines textiles et en caoutchouc: assure un fonctionnement lisse et cohérent dans la fabrication de haute précision.

(3) Case: boîte de vitesses planétaires SGR en deux étapes dans les machines miniers

Un principal fabricant d'équipements minières dans la province de Hubei, en Chine, a été confronté à des défis dans la mise à niveau de leur système de conduite à ceinture. La boîte de vitesses existante n'a pas pu gérer les demandes de couple élevées de fonctionnement continu dans des conditions de charge lourde, entraînant des pannes fréquentes et une augmentation des coûts de maintenance.

Après avoir évalué plusieurs fournisseurs, le client a sélectionné la boîte de vitesses planétaires en deux étapes de SGR pour sa capacité de couple supérieure, sa conception compacte et sa fiabilité.

Configuration personnalisée:

Ratio de vitesse: 45: 1

Couple de sortie: 4 500 nm

Type d'entrée: connexion du servomoteur monté sur la bride

Type de sortie: arbre solide avec voie de clavier

Position de montage: M2 (sortie de la bride vers le bas)

Commentaires des clients:

Fiabilité améliorée: la boîte de vitesses fonctionne en continu pendant plus de 12 mois sans aucune dégradation des performances.

Efficacité améliorée: l'efficacité mécanique de 96% a considérablement réduit la consommation d'énergie.

Temps d'arrêt réduit: la conception modulaire a rendu la maintenance plus facile et plus rapide, réduisant le temps de réparation de 40%.

Solution rentable: performances livrées comparables aux marques importées à un coût de 30% inférieur.

Cette application du monde réel démontre clairement les avantages pratiques de la boîte de vitesses planétaires en deux étapes de SGR dans des environnements exigeants comme l'exploitation minière.

À mesure que les machines industrielles deviennent plus complexes et exigeantes, la nécessité de solutions de transmission haute performance et à haute fiabilité continue de croître. La boîte de vitesses planétaires en deux étapes de SGR répond non seulement, mais dépasse ces attentes avec sa conception avancée, ses matériaux supérieurs et ses configurations personnalisables.

Que vous construisiez des plates-formes de forage directionnelles horizontales, des convoyeurs miniers ou des systèmes de lavabo, SGR offre une solution de transmission robuste, efficace et rentable adaptée à vos besoins spécifiques.

Choisissez SGR - Votre partenaire de confiance dans la technologie de réduction de l'équipement planétaire. (Auteur, SGR, Angie Zhang)
